大连联合大学丁权集团推出基于Richtek产品的壁挂炉热风机
2021年6月15日,致力于亚太市场的领先半导体组件经销商大连大学控股宣布,其丁权分公司推出了基于Richtek RT7083GQW单片机门控驱动器54W-BLDC的壁挂炉空气加热器解决方案。

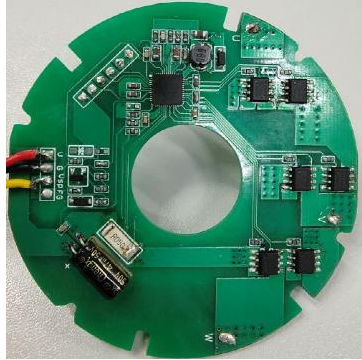

图1-基于大连联合大学丁权分校Richtek产品的壁挂炉热风机解决方案展示板图
根据市场公开信息,2018年全球无刷DC电机市场规模为153.6亿美元,预计未来五年市场将继续以13%的复合年增长率增长,这表明BLDC市场正在悄然崛起并快速增长。壁挂炉以燃气为能源,因此对耐热性、可靠性和可维护性有更高的要求。BLDC本身可以节约能源,提高设备运行效率。其BLDC无传感器控制方案的出现进一步提高了产品的耐用性和可靠性,这些因素正在推动BLDC市场的增长。而联大解释的壁挂炉热风鼓风机方案,恰恰是上述因素产生的产物。

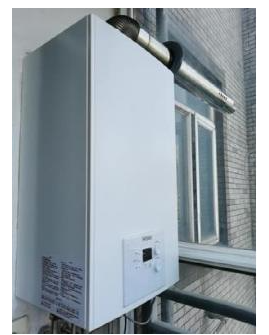

图2-基于达推出的Richtek产品的壁挂炉热风机解决方案场景应用图
本次介绍的方案采用Richtek的RT7083GQW(二合一主控门驱动),基于RT7101平台,适用于60V以下低压无刷电机的方案。作为其核心,Arm 32位Cortex-M0的主频率高达60兆赫兹。它有两个集成电路或通用异步收发器可供选择,7通道10位模数转换器和1通道8位数模转换器。片内集成5V LDO、低压栅极驱动器、内置分压电阻等。具有较高的集成度,可以带来较高的可靠性。工作时,该方案根据火力旋钮的火力匹配热风机的运行速度,节能并安全排放燃烧废气,保护电机不被锁定转动和短路,保证安全使用。同时,安静的工作噪音也是高品质生活的有力保障。

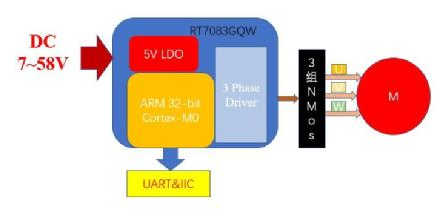

图3-基于达推出的Richtek产品的壁挂炉热风机解决方案框图
核心技术优势:
电压输入范围:最大58V适用于大多数低压BLDC方案;双N桥驱动比传统P N性价比更高;集成度高,外围设备少,相对可靠性大大提高;强大的保护功能:堵转和短路保护;断相保护;欠压保护:欠压保护自恢复;过压保护:过压保护自恢复。方案规格:
Vin36V Imax1.5A Pmax54W8极电机,定子三相星形连接;恒速控制:VSP调速1~5V无级调速900 ~ 5000 r/min;FG信号实时速度输出;噪声65dB;转子锁定、缺相、短路、过压和欠压保护。
