新产品|中国首款与带DESAT保护功能的光耦兼容的IGBT/SiC
作为国内领先的一站式驱动IC供应商,舒明半导体深耕隔离驱动领域,近日正式发布国内首款具有DESAT保护功能的单通道IGBT/SiC隔离驱动SLMi33x。SLMi33x内置去饱和(Desat)故障检测功能、米勒箝位功能、开漏故障反馈、软关断功能和可选自恢复模式,并兼容光耦隔离驱动器,为客户工程师提供高质量、高性能的替代方案。凭借业界领先的双电容隔离技术和“OOK”传输技术,SLMi33x实现了5kVrms隔离电压和10kV隔离浪涌电压,共模瞬态抗扰度(CMTI)超过100kV/us (Min。),满足了CMTI对SiC功率器件的高要求,保证了在极端恶劣工作环境下的可靠性和稳定性。SLMi33x的DESAT阈值为6.5V或9V,最大驱动电流为1.5A、2.5A和4.0A,可广泛应用于电机驱动、大功率逆变器、UPS、EV充电、逆变器等应用场景。
SLMi33x性能优势

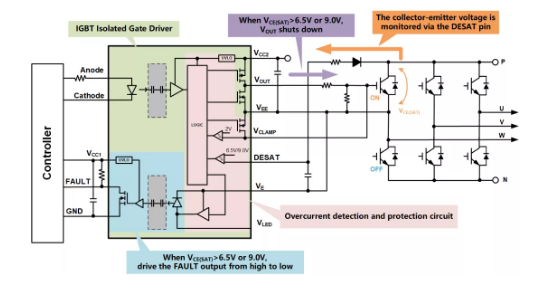

抗负压能力更强,最大延迟更短,输入侧和输出侧之间的电压范围更宽,CMTI值更高,抗干扰能力更好。SLMi33x在IGBT三相桥中的典型应用电路如图1所示。正常工作时,阳极和阴极从控制器接收控制信号,VOUT输出驱动信号驱动IGBT开关。短路保护时,经社部检测IGBT的VCE电压。当DESAT上的电压高于6.5V或9.0V时,VOUT输出关闭并传输到控制端侧,FAULT被下拉。
图1。SLMi33x的典型电路图。slmi33x的引脚定义和封装如图2所示。其封装为SOIC16宽体封装,爬电距离和间隙距离大于8mm。
图2。SLMI33X的引脚定义和封装目前,SLMi33x已经通过了变频器、逆变器等不同领域的客户测试,有12个系列产品可供选择。请把样品邮寄到sales@sillumin.com。

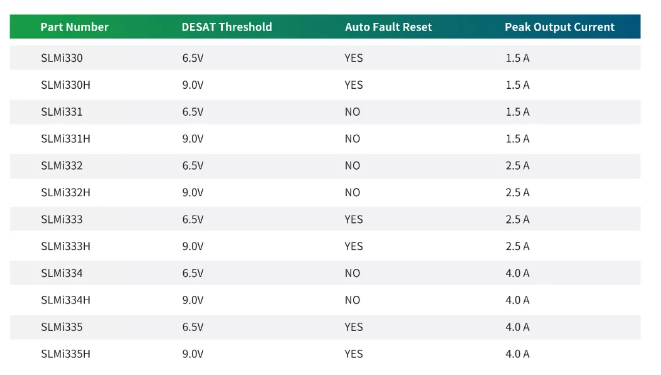

图3。SLMi33x选择指南
