大连品嘉集团推出基于恩智浦产品的5G开放框架解决方案

2021-07-27 17:12 来源：电子说

2021年7月22日，专注于亚太市场的半导体元器件龙头经销商达莉达控股宣布，旗下子公司品嘉推出基于恩智浦(TEA2206)的240W 5G开架解决方案。

图1-大连联合大学基于恩智浦产品推出的5G开放框架解决方案显示板图

目前，系统对电源设计的要求越来越高。随着能源法律法规的不断完善，对效率的要求也在不断提高。在电源已经最大化的情况下，原有的架构已经不能满足需求，因此需要新一代的架构设计来满足当前的需求。针对高效5G电源的应用，大连联合产品推出了基于恩智浦技术的开放式框架解决方案，搭载输入同步整流技术IC TEA2206T。这种IC周围的器件很少，可以在不增加太多空间的情况下，有效提高效率，替代传统的桥式整流架构。

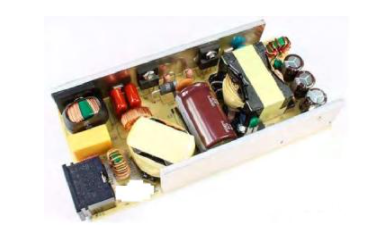

图2-大连联合大学基于恩智浦产品推出的5G开放框架解决方案实体图

TEA2206T是一款有源桥式整流控制器，适用于使用MOSFET代替传统二极管电桥中的两个低端二极管。整流二极管典型的正向导通损耗已经消除，因此采用低电阻高压外接MOSFET的TEA2206T可以显著提高功率变换器的效率。与传统架构相比，当电压为115Vac输入时，效率可提高约0.78%，使整机效率超过90%。此外，TEA2206T还具有x电容放电功能，可有效降低空载损耗。

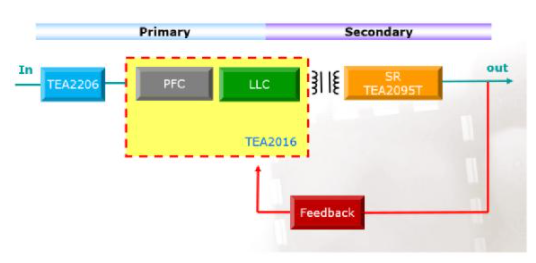

图3-大连联合大学推出的基于恩智浦产品的5G开放框架解决方案框图

核心技术优势：

外部零件很少；直接驱动MOSFET不需要驱动电路；交流关闭快速放电功能；X-cap放电功能有效降低空载损耗；高压启动自供电。方案规格：

输入电压90v ~ 264v；输出电压12V；输出功率240瓦；空载损耗小于0.5W
