大连品嘉集团基于英飞凌产品推出65W USB-PD解决方案

2021年8月5日，专注于亚太市场的半导体元器件龙头经销商达莉达控股宣布，旗下子公司品嘉推出基于英飞凌(XDPS21081)的65W USB-PD解决方案。

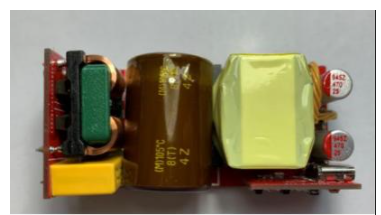

图1-基于英飞凌产品的65W USB-PD解决方案显示板图(一)

自PD充电协议普及以来，PD充电器已经成为越来越多数码产品的标配。目前不仅手机、移动电源采用了PD充电器，开关游戏机、笔记本等设备也投入到PD阵营，进一步扩大了PD充电器的市场。基于英飞凌XDPS21081的65W USB-PD解决方案具有高效、低成本的特点，可广泛应用于Mobile PD充电器、PC适配器等领域。

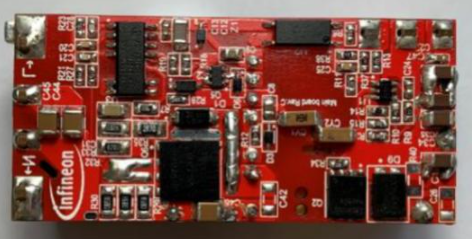

图2-基于英飞凌产品的65W USB-PD解决方案显示板图(二)

该方案为65W USB-PD 3.0 C型充电器，一般输入电压范围为90~264VAC。支持5V/3A、9V/3A、12V/3A、15V/3A和20V/3.25A输出.峰值效率为93%，待机输入功率为65mW。

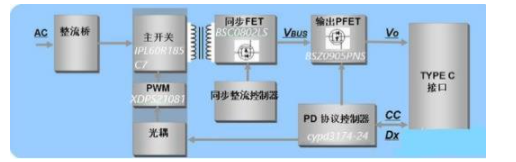

图3-基于英飞凌产品的65W USB-PD解决方案框图

该方案的设计核心是XDPS21081反激控制器IC，可以满足QR或DCM工作下的所有条件。此外，XDPS21081可以将频率降低模式(FRM)和突发模式(BM)的效率最大化到轻负载状态。总之，整体效率可以推到90%以上，在所有负载和输入线性电压范围内，最高效率可以达到93%以上。

此外，XDPS21081还具有各种保护功能(如输入过压欠压、CS引脚短路、VCC过压保护(OVP)、Vout OVP、过流保护(OCP)、过载保护(OLP)、过温保护(OTP)、锁存使能等)。).控制器可以通过各种配置特性开发电源的所有功能，例如用于最大功率控制的传播延迟补偿、用于可变输出的自适应限流电压以及用于在QR和FQR ZVS模式之间切换的可配置输入线性电压。

图4-基于英飞凌产品的65W USB-PD解决方案实体图

核心技术优势：

易于定制和紧凑的外形设计，功率密度高达25w/in3；效率高，待机功耗低，符合国际法规；拥有各种保护，如过压过温保护(OTP)、Vout OVP等。方案规格：

一般输入电压范围为90 ~ 264 vac持续功率高达65W，峰值效率超过93%；固定输出：5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25 a；满足欧盟CoC TIer 2和美国能源部能源之星VI的平均效率和空载输入功率要求。
