大连联合大学尚友集团推出基于ST产品的电机驱动解决方案

2021年8月4日，专注于亚太市场的半导体元器件龙头经销商达莉达控股宣布，旗下尚友推出基于意法半导体(ST)STSPIN32F0A的电机驱动解决方案，适用于电动工具产品。

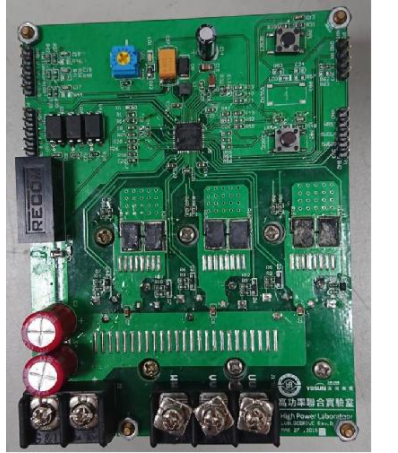

图1-基于UTA尚友集团推出的ST产品的电机驱动解决方案显示板图

随着电机技术的快速发展，BLDC电机以其更高的能效、更长的使用寿命、更精致的造型、更低的噪音和更高的可靠性，成为了许多电动工具的首选。由于电动工具的外观和重量有限，希望BLDC控制系统能够满足体积小、BOM成本低、设计简单可靠的特点。大连联合大学尚友集团推出基于ST STSPIN32F0A的电机驱动解决方案，有助于加快DC电机向BLDC电机的过渡。

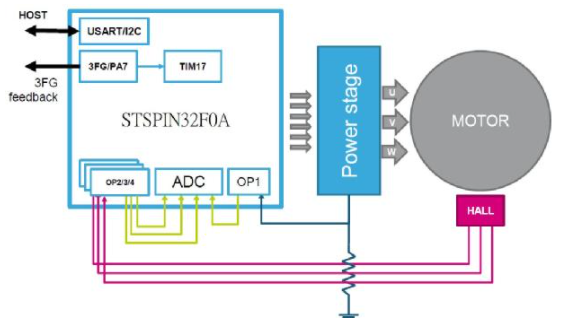

图2-基于UTA尚友集团推出的ST产品的电机驱动解决方案框图

该方案实现了电动工具用600W BLDC电机驱动器的设计，采用三相桥式配置的功率驱动器驱动外部MOSFET，通过内置霍尔效应传感器将转子位置信号反馈给解码逻辑电路，计算转轴位置。然后通过定子电压计算确定PWM的占空比，完成电流控制，通过电机或运动控制系统主机(微控制器、DSP或FPGA)的运动指令驱动BLDC电机。

此外，除集成功率MOSFET栅极驱动电路外，该方案还设置了过热、过流、欠压的保护和诊断功能，进一步保证了设计的稳健可靠。并且STSPIN32F0A BLDC电机驱动芯片提供了多种节省空间的散热增强封装，可以为各种额定电压和电流的电机和运动控制系统提供现成的优化解决方案。同时，该产品还可以提供应用控制模块，如速度、位置和电流回路的执行以及与主机的实时连接。这些模块结构简单，非常适合固件开发。

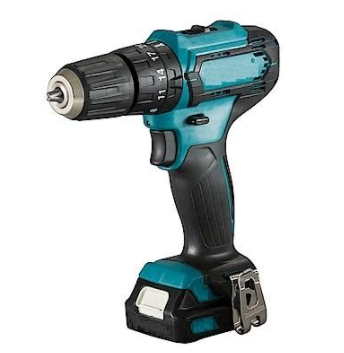

图3-UTA尚友集团推出的基于ST产品的电机驱动解决方案场景应用图

　　核心技术优势：

1.8-10V的极低工作电压，非常适合低压电池驱动电机；高输出电流高达2.6A，适合全桥架构，待机能耗低至80nA可节能延长电池寿命；每个完整的台阶最多有256个微台阶，保证转轴的位置精度和旋转稳定性；低电压锁定、过压和热保护，可靠性最高；超小型3mmX3mm QFN封装。　　方案规格：

使用的微控制器：STSPIN32F0A；输入电压：36V；输入电流：20A；电机类型：BLDC；额定转速：2000转/分；霍尔传感器输出。
