大连联合大学丁权集团推出基于东芝产品的家用吸烟机方案

2021年8月12日，专注于亚太市场的半导体元器件龙头经销商达莉达控股宣布，旗下丁权推出了基于东芝(TB9062FNG)的三相无刷无传感器预驱动ic家用烟机解决方案。

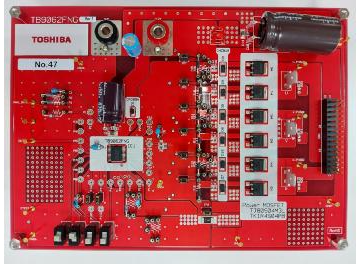

图1-基于东芝产品的家用烟机方案显示板图。

油烟机是烹饪中最重要的工具，可以带走炒菜时产生的大量厨房油烟，从而避免人们吸入油烟中的致癌物质。目前，随着技术的不断提高，人们对油烟机提出了更高的要求，包括低噪音、变频省电、排气效率高。要想满足这些要求，高性能电机必不可少。达大莲丁权推出的厨房油烟机方案，采用了东芝TB9062FNG的三相无刷无传感器预驱动IC，可以帮助产品实现出色的性能。

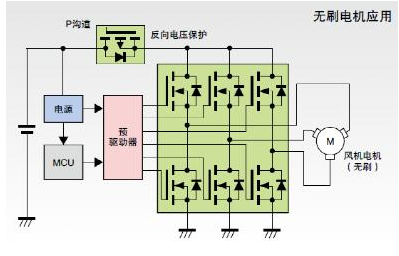

图2-大连联合大学基于东芝产品的家用吸烟机方案框图

TB9062FNG是一款三相无刷无传感器预驱动IC，无需使用微控制器和霍尔传感器即可控制电机转速和转矩，可以减少MCU开发的工作量。此外，由于产品中省略了霍尔元件，不仅有助于减小MCU板的尺寸，还提高了BOM Cost down的整体优势，这些优势比传统电机控制所需的ECU和霍尔元件更明显。

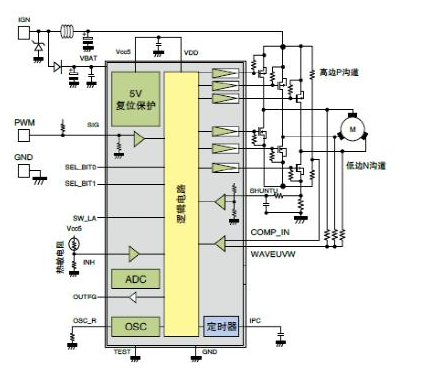

图3-以达大莲丁权为代表的东芝TB9062FNG三相无刷无传感器预驱动集成电路框图

核心技术优势：

三相无刷无传感器预驱动IC采用外部MOSFET配置，无电荷泵电路，使电路更简单，节省PCB外围部件。对应于PWM输入控制，通过抑制输出占空比的突变来防止电机失步功能，通过逻辑控制来提高启动性能。各种内置异常检测功能(过热、过压、过流)方案规格：

120度方波驱动的无传感器电机速度由外部PWM输入信号控制。它用于外部Pch/Nch MOSFET的预驱动(通过6个预驱动输出信号进行三相驱动)。可选的超前角设置内置8位模数转换器，可以检测过压/欠压。内置1ch比较器检测反电动势过零点，从而检测电机位置，自动启动占空比控制。保持启动转矩异常检测(电机过流、过压、欠压、IC过热)，内置4 MHz OSC(当外部R=39k时)，内置5V稳压器，带上电复位功能工作温度：-40至125，小扁平封装SSOP-24pin(0.65 mm间距)
