如何确认JTAG港受损？

在FPGA的研发和学习过程中，其中一个关键步骤就是下位板的实现。做硬件“硬演示”很重要。一般来说，使用JTAG港较为普遍。因此，我相信一些英雄已经遇到了一些事情，JTAG港失败或损坏，不能使用。

最近遇到这种事情，FPGA的JTAG端口突然下载不到程序。而且，这种事情也不是第一次了。之前做项目的时候也发生过，而且以非常类似的形式出现。之前用的还不错，第二天就不行了，真的很郁闷。

为此，我尝试了很多解决方案，但是一开始没想到JTAG端口坏了，就换成了usb-blaster，但是一点反应都没有。真的是JTAG嘴破了吗？

所以我去查阅了相关资料，找出了问题的本质在哪里。以下是我的一些收获，分享给大家参考，一起交流学习。

根据参考资料和我的实践经验，请不要随意插拔JTAG下载接口，否则会损坏FPGA芯片的JTAG端口信号引脚。

那么如何确认JTAG港受损呢？

首先你要排除几个基本因素：第一，是否匹配连接，有很多设备对应很多接口，在实际情况下必须正确匹配，否则会出现上述情况；第二，消除下载线的问题。如果下载线断了，可以用多条下载线来尝试消除这种问题。

如果您仍然无法访问FPGA的JTAG端口，很可能您的FPGA芯片的JTAG端口已经损坏。此时，请使用万用表检查TCK、TMS、TDO和Tdi是否与GND短路。如果任何信号对地短路，这意味着JTAG信号引脚已经损坏。

至于什么是JTAG港，我们就在这里讨论吧。JTAG的英文全称是联合测试工作组，中文翻译为联合测试工作组。JTAG是用于解决板级问题的IEEE标准，诞生于20世纪80年代。

今天，JTAG被用来燃烧，调试和探测端口。当然，最原始的使用是边界测试。

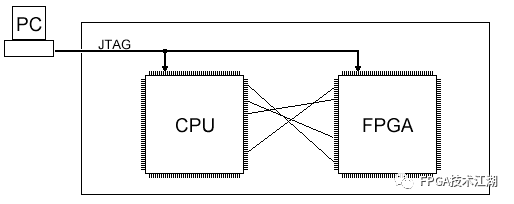

1.边界测试，比如你有两个芯片，这两个芯片之间有很多连线。你如何确保这些电线之间的连接正常？有了JTAG，它可以控制所有的集成电路引脚。这叫芯片边界测试。

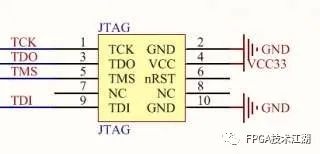

2.JTAG飞人JTAG自开发以来就有脚，通常是四只脚：TDI，TDO，TMS，TCK，当然还有重置脚TRST。芯片上的JTAG引脚实际上是专用的。

TDI:测试数据输入，通过TDI输入到JTAG端口；

TDO:测试数据输出，从JTAG港通过TDO输出；

TMS:测试模式选择，用于在特定的测试模式下设置JTAG端口；

TCK:测试时钟输入；

TRST:测试重置。

CPU和FPGA厂商允许使用JTAG进行端口调试；现场可编程门阵列制造商允许现场可编程门阵列由JTAG配置，JTAG信号用于访问现场可编程门阵列内核。

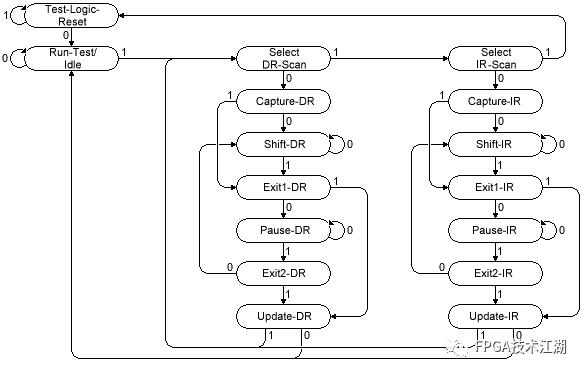

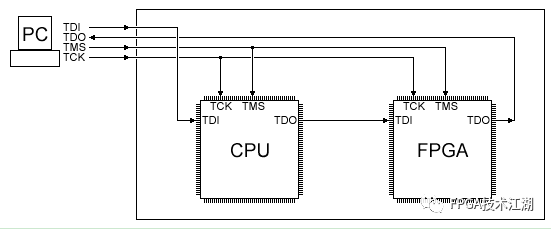

3.JTAG如何工作电脑控制JTAG:用JTAG电缆连接打印机端口或USB或电脑的网络端口。最简单的就是连接打印端口。TMS:在每个包含JTAG的芯片中，都会有一个JTAGTAP控制器。TAP控制器是16个状态的状态机，TMS是这个东西的控制信号。当TMS将所有芯片连接在一起时，所有芯片的TAP状态跳变一致。以下是TAP控制器的示意图：

改变TMS的值，状态就会跳转。如果保持高电平5个周期，就会跳回测试-逻辑-休息，通常用来同步TAP控制器；最常用两个重要状态是移位寄存器和移位寄存器，它们与TDI和TDO相关联。命令寄存器，你可以在其中写一个值来告诉JTAG做些什么。每个TAP只有一个IR寄存器，其长度是确定的。一个DR: tap可以有多个DR寄存器。与红外寄存器类似，为每个红外值选择不同的dr寄存器。(着迷)

4.与JTAG链相关的问题计算JTAG链中集成电路的数量：一个重要的应用是，红外值是全一值，表示旁路命令。在旁路模式下，从输入TDI到输出TDO，TAP控制器中的DR寄存器始终是单比特的，通常是一个周期，不做任何事情。

使用旁路模式计算IC数量。如果每个IC的TDI-TDO链的延迟是一个时钟，我们可以发送一些数据并检测它延迟了多长时间，然后我们可以计算JTAG链中的IC数量。

获取JTAG链中的设备ID:most j

TAGIC都支持IDCODE命令。在IDCODE命令中，DR寄存器会装载一个32bit的代表器件ID的值。不同于BYPASS指令，在IDCODE模式下IR的值没有标准。不过每次TAP控制器跳转到Test-Logic-Reset态，它会进入IDCODE模式，并装载IDCODE到DR。

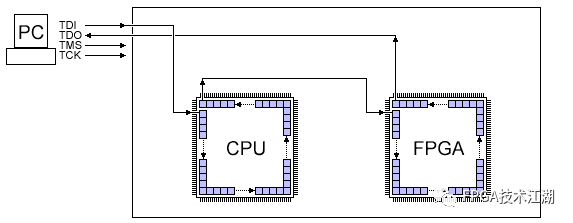

5、边界扫描：

TAP控制器进入边界扫描模式时，DR链可以遍历每个IO块或者读或拦截每个引脚。在FPGA上使用JTAG，你可以知晓每个引脚的状态当FPGA在运行的时候。可以使用JTAG命令SAMPLE，当然不同IC可能是不同的。

如果JTAG口已经损坏了，那只能“节哀顺变”了，但是也不要只顾着伤心，最重要的是分析其中的原因，做其他事情也是一样的道理。那我们就来分析分析，我们在使用的过程中，可能经常为了方便，随意插拔JTAG下载口，在大多数情况下不会发生问题。但是仍然会有很小的机率发生下面的问题，因为热插拔而产生的JTAG口的静电和浪涌，最终导致FPGA管脚的击穿。

至此，也有人怀疑是否是盗版的USBBlaster或者ByteBlasterII设计简化，去除了保护电路导致的。但经过很多实际情况的反馈，事实证明原装的USBBlaster也会发生同样的问题。

也有人提出质疑是否是ALTERA的低端芯片为了降低成本，FPGA的IO单元没有加二极管钳位保护电路。这类质疑其实都不是解决问题的本质，最重要的是我们要规范操作，尽可能的去减少因为实际操作不当导致一些硬件设备、接口等提前结束寿命或“英年早逝”，那重点来了，关于JTAG下载口的使用，我们需要如何去规范操作呢。上电时的操作流程顺序：

1.在FPGA开发板及相关设备断电的前提下，插上JTAG下载线接口；

2.插上USBBlaster或者ByteBlasterII的电缆；

3.接通FPGA开发板的电源。

下电时的操作流程顺序：

1.断开FPGA开发板及相关设备的电源；

2.断开USBBlaster或者ByteBlasterII的电缆；

3.拔下JTAG下载线接口，并放置适宜地方存储。

虽然上述的操作步骤有点繁琐，有时我们在使用的时候也是不以为然，但是为了保证芯片不被损坏，建议大家还是中规中矩的按照上述的步骤来操作。

本人上述出现的问题，经过检测后就是TCK跟GND短路了，虽然发生的概率不是很大，但是为了能够更合理更长久的的使用硬件相关设备，还是建议大家在实操过程中，不要担心繁琐，中规中矩操作，换个角度思考，“多磨多练”也是对自己有好处的。最后，还是给各位唠叨一句，关于JTAG下载口的使用最好不要带电热插拔，起码可以让JTAG口“活”的久一些，毕竟长情陪伴也是挺不错的，不要等到失去了才知道惋惜。
