基于VFO/射频发生器的无线电设备制作方法
用于自制无线电设备的for射频发生器,如直接变频和超外差接收机或业余无线电发射机。
硬件组件:
Arduino Nano R3 1
ada水果SSD1306 128X64 OLED显示器 1
ada水果SI5351时钟发电模块 1
带按钮 1的旋转编码器
拨动开关,拨动 1
射频输出选择用RCA插孔 1
100 nF 2电容
电容10 f 1
电容10 nF 2
面包板(通用) 1
软件应用和在线服务:
成开发环境
10kHz至120 MHz VFO/射频发生器,带Si5351和Arduino
这是VFO(变频振荡器)的一个项目,用于自制设备,如直接变频和超外差接收机或火腿发射机。它也可以用作射频/时钟发生器。
特点:
工作范围为10kHz至120MHz。
1Hz、10Hz、1kHz、5kHz、10kHz、1MHz的调谐步长。
可调中频偏移(或-)。
用作自制超外差或直接变频无线电接收机中的本机振荡器。
VFO号被用作业余无线电发射机。
用作校准参考或时钟生成的简单射频/时钟发生器。
可以搭配Arduino Uno,Nano,Pro Mini使用。
使用通用128x64 I2C OLED SSD1306显示器和Si5351模块。
I2C数据传输,只有2条线路连接显示器/Si5351和arduino。
频率产生的高稳定性和准确性。
简单但非常有效而且免费。

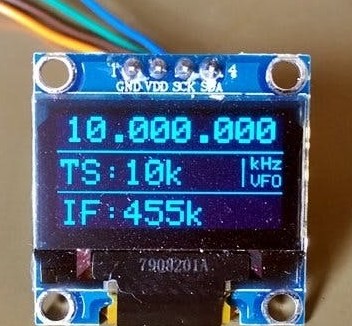

显示图片:

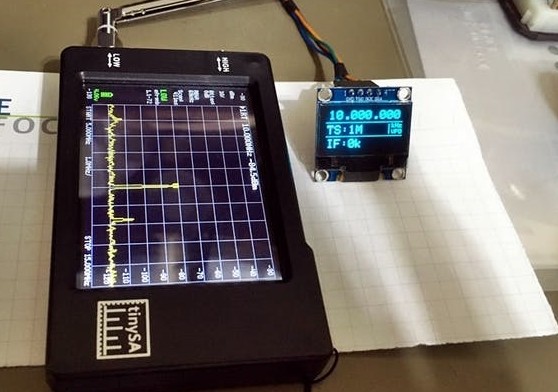

奔跑的VFO:

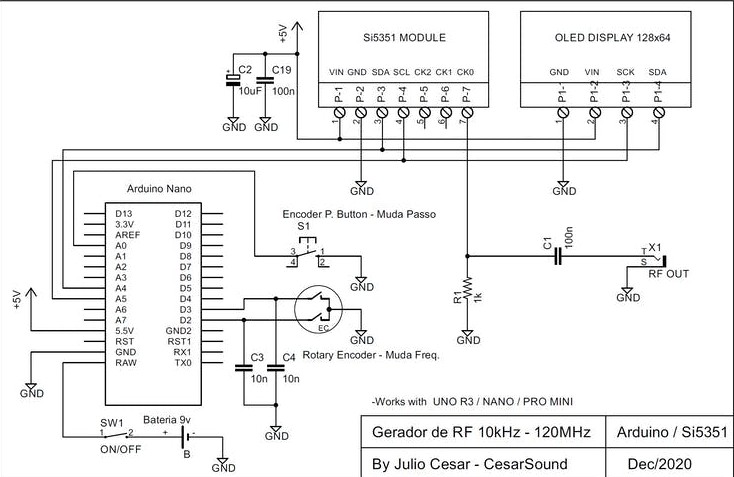

原理图/接线:
描述:
在Arduino IDE上打开scketch,安装所有必要的库。
选择首选项(参见注释)并编译草图,然后将其加载到Arduino Nano、Uno或Pro Mini中。
根据原理图,连接Arduino、Display、Si5351模块、旋转编码器等。
打开Arduino的电源。
旋转旋转编码器,向上或向下调节频率。
按下编码器按钮,改变频率步进调谐。可用的步长有1Hz、10Hz、1kHz、5kHz、10kHz和1MHz。责任编辑:pj
