如何利用中医实现变频器的ZVS操作
基于多相交错BUCK/BOOST实现TCM控制后,我认为单相逆变器实际上相当于BUCK,所以我直接将TCM控制思想应用到逆变器中。简单测试一下,效果还可以,有兴趣的朋友可以一起研究一下。

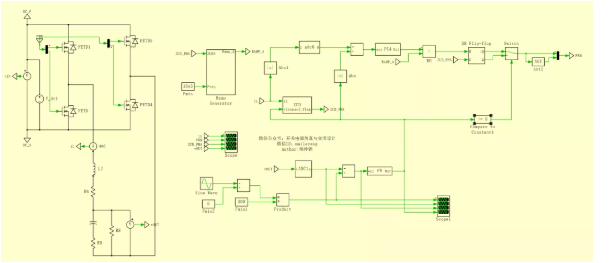

实现方法:外环电压环用PR控制器控制瞬时值,内环PI控制电流,由ZCD刷新周期可以看出:

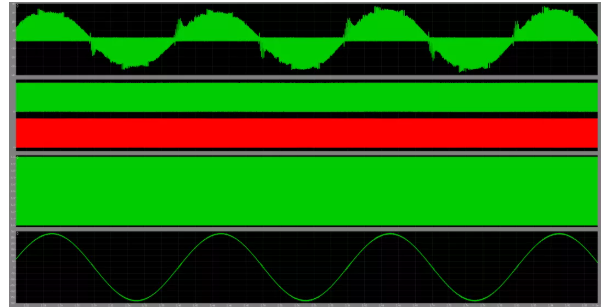

输出峰值300伏正弦波:

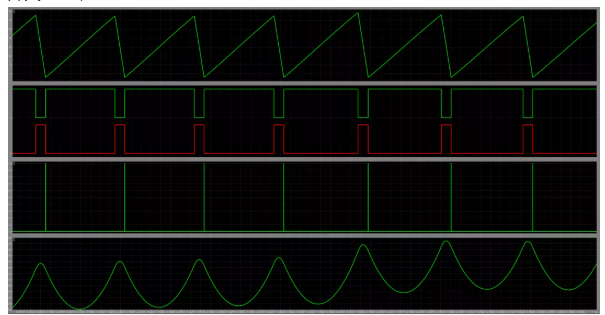

开关电流、驱动和ZCD:

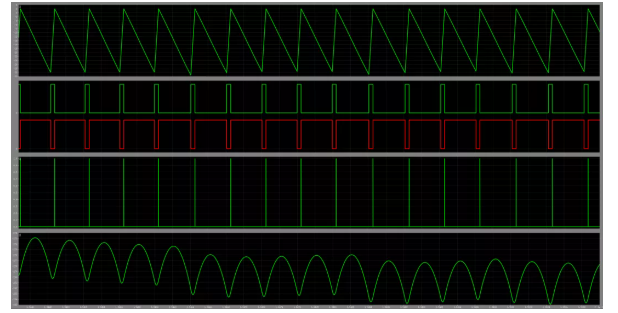

负周期电感电流上升到2A为中医ZVS点;

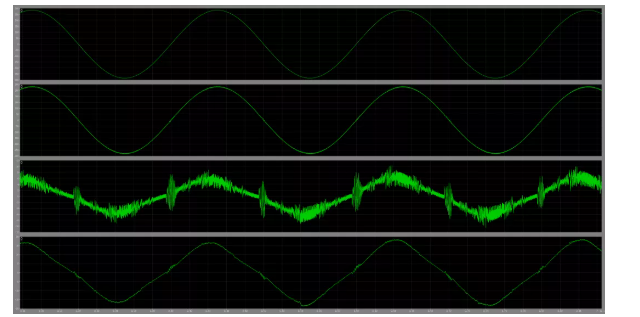

闭环输出:
由于临界模式,在过零点附近会有很高的开关频率,可以限制TCM控制器的最高输出频率,解决过零点附近的高频问题。其他控制与BUCK变换器类似,但在逆变器上实现ZVS操作是可行的。CPES采用GAN和TCM模式在三相逆变器上实现ZVS,在很小的体积内实现10KW的输出功率。由此可见,目前中医在逆变器中的应用对于使用碳化硅和氮化镓器件来提高系统功率密度和减小体积具有一定的意义。负责编辑:CC
