如何解耦电源？

电源解耦的最终目的是使负载正常工作，使电源特性更接近理想电源。——能够快速响应负载的电流需求，电压稳定，噪声干净。并且由电源在电路的所有部分之间产生的耦合干扰被最小化。

1.理想的电源：

“理想电源”电压稳定，无噪音，输出功率无限，响应速度无限快。也就是说，无论负载消耗的电流如何变化，以什么速度变化，电源的电压都应该是一个稳定的值。不会受到任何负载的影响，并完全满足负载的供电要求，且不会影响负载的正常运行。

2.实际电路常用电源器件的简单介绍：

电子电路中经常使用的实际电源设备包括两种类型：

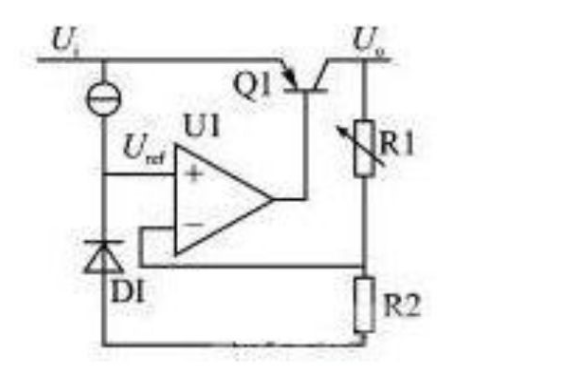

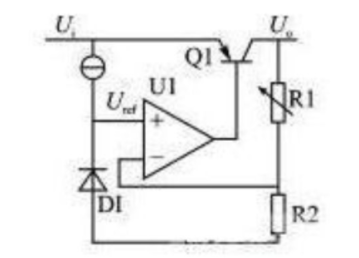

线性稳压器：的供电原理是利用负反馈原理，通过两个电阻将输出电压分压后反馈给运算放大器的输入端，而运算放大器的另一个输入端连接固定的参考电压Vref。根据虚短虚断和负反馈原理，运算放大器会自动调节输出电压，从而调节调节管(图中FET)的导通电阻，使输出电压Vout和Vref满足Vout R2/(R1R2)可以看出，线性稳压电源可以等效为串联在电源和负载之间的可变电阻。当电源电压或负载电流发生变化时，电阻的阻值也随之变化，从而保持负载分压不变。

开关电源：场效应管充当开关。当场效应晶体管导通时，电源为电感和电容充电，并为负载提供能量。当场效应晶体管关断时，存储在电感和电容中的能量通过续流二极管形成一个回路，为负载提供电能。输出电压可以通过控制场效应晶体管开关的占空比来调节。

这两种电源常用于电子电路中。这两种电源各有优缺点，使用场合也不同。每种电源都可以细分为几个子类，超出了本文电源去耦的范围。从上面的简要介绍中，我们可以看出这两种实用的电源都有局限性。

3. 实际电源与理想电源的差距：

(1)实际电源设备的特性与理想电源之间存在差距：

响应速度：据说通过负反馈改变调节管的导通电阻来稳定线性稳压电源。然而，运算放大器的带宽有限，负反馈的过程需要一些时间。因此，实际的线性稳压电源需要一定的响应时间。换句话说，当负载的输入电压或电流变化过快或幅度过大时，供电装置无法响应或完全消除这种变化，负载的供电电压就会发生变化，从而影响负载的正常运行。

噪声特性：开关电源工作在开关状态，即电路内部电流有急剧变化，所以噪声比线性稳压器大。而且电源内部的各种半导体器件也有噪声。这些噪声和电源的不良特性都会对负载产生一定的影响。

描述功率器件特性的参数包括线性调节速率、负载调节速率、输出电压噪声等。

(2)PCB布线对电能质量有影响：

众所周知，高速PCB通常是一个多层板，其中有一个特殊的电源层，目的是降低电源线的寄生电感。电感的作用是阻止电流的快速变化。如果电源线寄生电感大，当负载突然需要电流时，无法及时从电源获取。宽电源层可以最小化寄生电感，提高电源质量。

即便如此，寄生电感依然存在。为了提供芯片所需的瞬时电流，去耦电容通常放置在芯片引脚上(电容的电流可以是突变的，但电压不能是突变的)。

(3)外部干扰对供电质量有影响：

电源线也会受到电路板上其他信号和电磁干扰的影响
