开关稳压电源的特点和优缺点
开关电源通过控制调节管的通断时间来稳定电压。
优点:体积小,重量轻,功耗低,稳压范围宽,效率80%~90%。
缺点:输出纹波电压高,噪声大,调压率等性能差,尤其是模拟电路上电时,影响会很大。
用途:通过在开关稳压器的输出端连接低压差线性稳压器,可以实现有源滤波,可以大大提高输出电压的稳压精度,不会显著降低电源系统的效率。

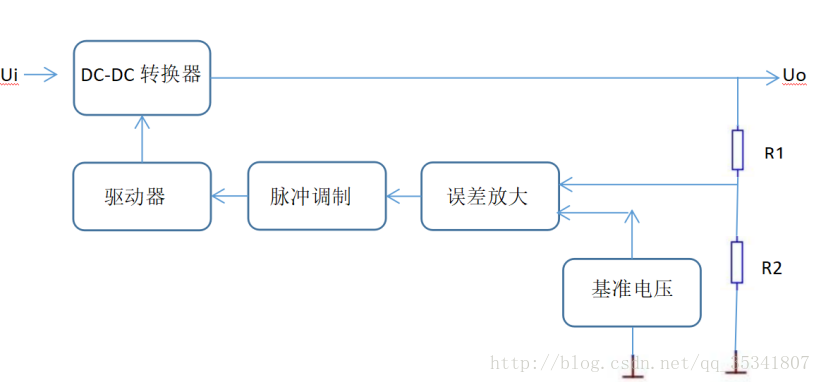

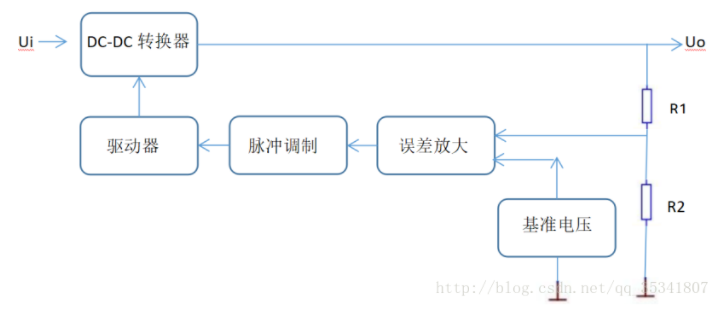

开关电源构成:
Ui为整流滤波后的DC电压,Uo为转换后的DC输出电压,电源转换采用DC-DC转换器。
开关电源的分类:
无论何种开关电源,调节管始终工作在开关状态,驱动调节管的电压可以是方波脉宽调制电压,也可以是正弦波谐振电压。根据驱动电压,可分为自激型和自激型:
自激式:利用开关变压器的调节管和辅助绕组形成正反馈,实现自激振荡和稳压。单独激励型:用特殊的振荡器产生脉冲来控制调节管。根据变换器电路结构,可分为非隔离型和隔离型:
非隔离型:输入输出接地,适用于低压DC转换,包括降压型、升压型和升压降压型。隔离:输入和输出被隔离。包括反激、正向、推挽、半桥和全桥。根据开关管的脉冲调制方式,可分为脉宽调制型、调频型和混合调制型。
脉宽调制型:通过改变开关管的导通时间来控制占空比,从而调节和稳定输出电压。调频型:开关管的导通时间不变,通过改变开关管的脉冲频率,可以调节和稳定输出电压。混合调制型:改变开关管的导通时间和脉冲频率,不能调节和稳定输出电压。文章来源:CSDN编辑:ymf
