KiCad设计无限扩展的LED灯面板

2021-08-17 17:23 来源：电子说

Hackster.io看到一个开源项目——8 * 8 LED彩色灯板，可以四个方向无限扩展。这个想法很好。是深圳一家公司设计的。设计文档都是开源的，由KiCad设计。产品名称为IRM Mini。

先看板子的尺寸，只有32mm * 32mm

背面四面有5V、GND、DIN、DOUT引脚，方便串在一起。

下面是串在一起的效果，只是在后面把它们焊接在一起

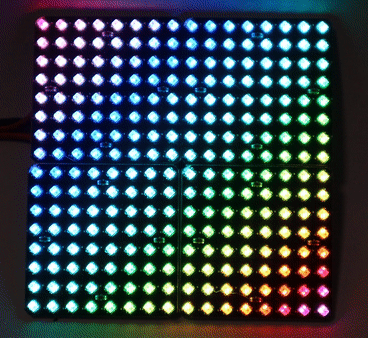

看实际效果：

它的应用范围很广，多块拼接更灵活，比如显示一些字符或图形信息，显示特殊样式，桌面时钟，气象站等等。

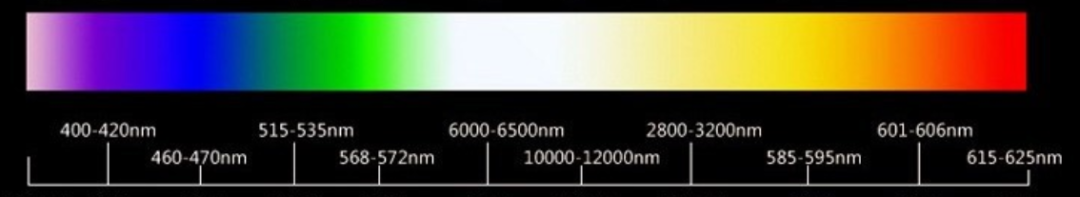

可以显示的颜色范围：

主要特点：

发光二极管封装：WS2812-2020

像素：8x8

尺寸：4毫米发光二极管间距，总共32x32mm毫米

额定功率：3.5V~5.5V 64x12mA

颜色：16777216

本产品使用的是KiCad设计的板卡，设计文件都是开源的。它可以由Arduino的8位MCU控制，支持树莓Pi PICO和RP2040的情况，也可以由ESP32或ESP8266控制。制造商提供了Arduino、MicroPython和CircuitPython不同版本的软件示例。

编辑：jq
