晶体管相关电阻器的值和注意事项
今天的内容超级简单。它主要为硬件新手写一些东西。关于三极管的实用方面,我就讲两个基本电路,以及相关电阻的取值和注意事项。
现状。
在模电教材中,会有各种放大电路,如公共基、公共集、公共镜头等。电路的相关计算公式、曲线和等效模型满天飞,学习起来非常困难。
其实90%的工作,可能我们只需要关注一个参数,那就是电流放大系数,其他参数都不能用。此外,如果我们真的想放大信号,我们也使用各种集成运算放大器。
大多数情况下,我们使用三极管作为低成本开关。作为开关,MOS可能更适合,但三极管的价格更低。在小电流场景下,三极管使用较多。
一个NPN晶体管的价格大约是2美分。
常用电路(以NPN为例)。

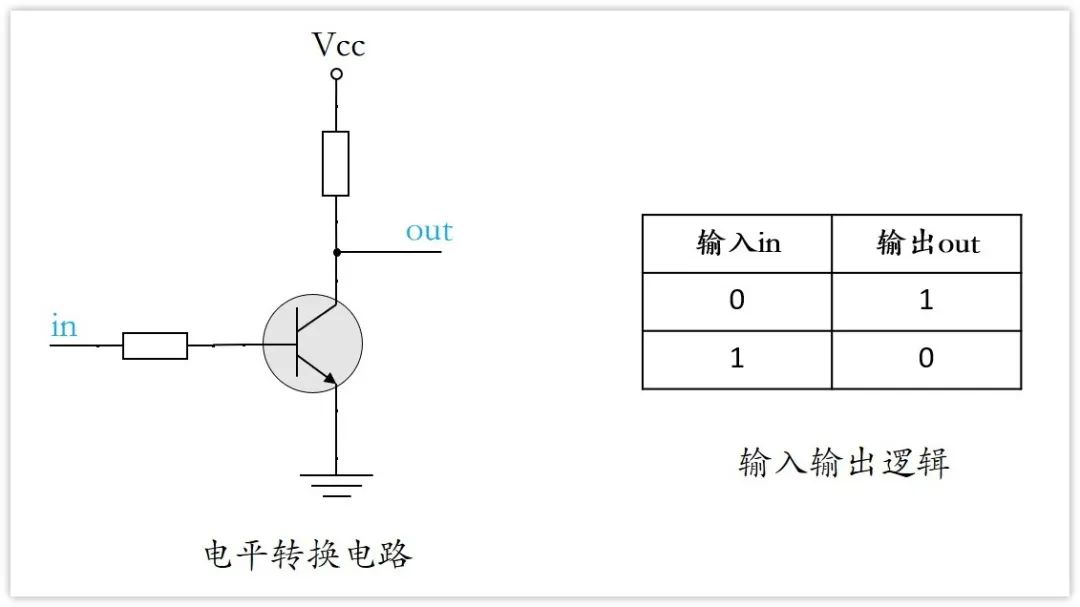

1.电平转换和反转。
该电路应用广泛,具有两种功能。
一是信号反相,即输入电平高,输出电平低;输入低,输出高。
第二,改变输出信号的电压。例如,如果输入电压范围是0V或3.3V,我应该怎么做才能得到0V或5V的输出电平?只需将Vcc连接到5V。输出高时,out的电平约为5V。
2.驱动指示灯。

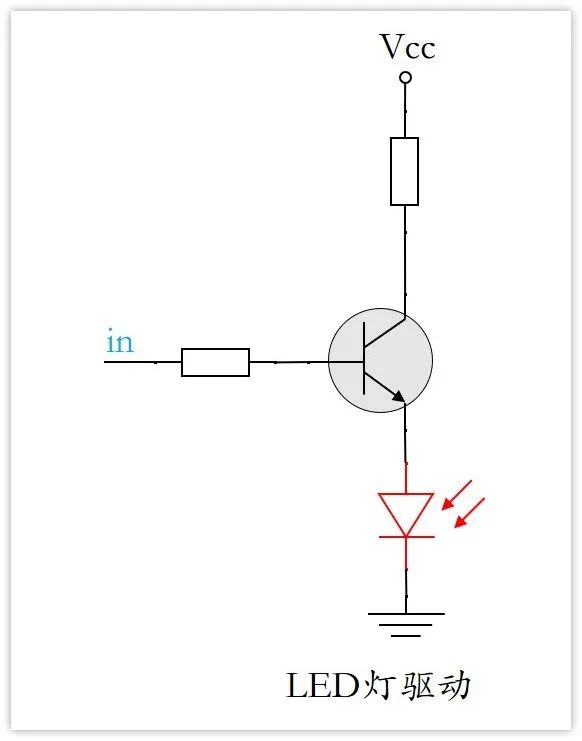

我们常用三极管来驱动LED灯,比如下面的电路:
3.驱动MOS开关。

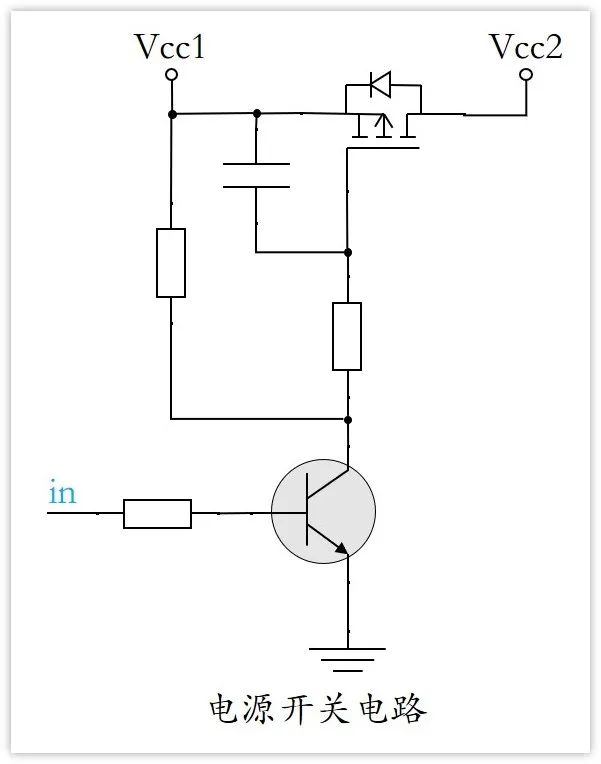

另外一个电路也用得非常多,就是驱动电源的PMOS开关,如下图所示:
当in为低电平时,三极管不导通,相当于开路。PMOS管的Vgs为0,PMOS管不导通,Vcc2没有电。
当in为高电平时,三极管导通,集电极相当于地GND,所以PMOS管的Vgs为-Vcc1,PMOS管导通,即Vcc1和Vcc2导通,Vcc2有电源。
可以看出,以上三种电路都是一样的,即三极管作为开关,要么工作在饱和区(导通),要么工作在截止区(不导通),总之不能工作在放大区。这很容易理解。如果你在放大区工作,很难确定Vce的电压,当你想要高低电平时,会导致中间状态。
因此,最重要的是保证管道的工作状态是可以的,也就是说,我们应该选择电路中的电阻值。
至于电阻值,有些新手有点摸不着头脑,因为不同的人设计的电路电阻值不同,所以被问到的时候就叫“经验值”。其实有那么多的经验值,都在里面。

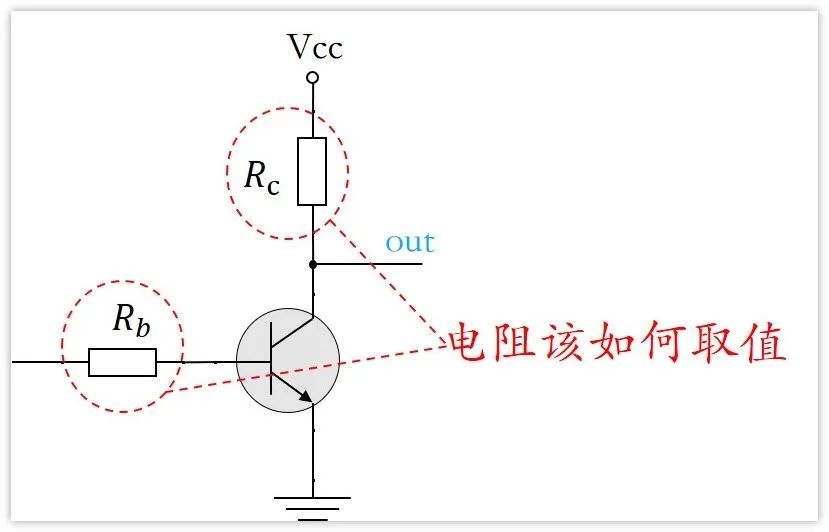

让我们看看如何选择电阻。
如何选择阻力?
我们的电路输入一般只有两种状态,0V或其他高电平(1.8V、3.3V、5V等)。),而且截止状态一般不用考虑,因为如果三极管的Vbe=0设为0,自然会截止,保证饱和状态很重要。
那么什么是饱和度呢?

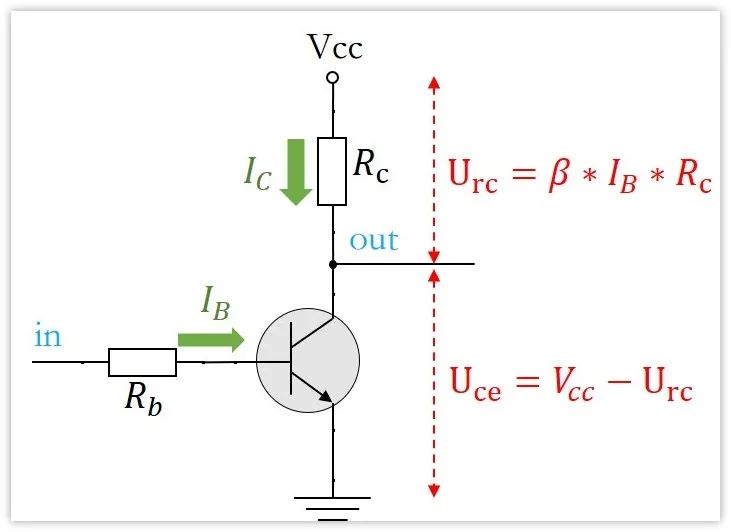

我们假设三极管工作在放大状态,那么放大倍数为,
如果Ib电流流过基极,集电极Ic=*Ib,Ic也会在Rc上产生压降URc。
容易得到:Urc Uce=Vcc,
显然,Ib越大,Urc=*Ib*Rc越大。如果Ib足够大,当Urc=Vcc时,Uce=Vcc-Urc=0。
如果我们继续增加Ib,Uce会变成负数吗?
Uce <0是不可能的,因为如果电压反向,电流就会反向,这显然是不成立的。实际的Uce会继续接近0,也就是说此时Ic的实际电流小于*Ib,电路无法再满足的放大倍数,三极管不再导通。
大状态,而是进入饱和状态了。从以上描述我们很容易得出来,我们只需要让计算出的Urc=β*Ib*Rc》Vcc,那么三极管就是工作在饱和状态的。
不过,上面这个电路太简单,实际电路又各种各样,那么到底该如何考虑呢?
我一般是这样考虑的:就是假定三极管工作在放大状态,放大倍数为β,如果最终算得Rc两端电压大于Vcc(对应的Uce就是个负压),那么三极管就是工作在了饱和状态了。
电路计算举例
1、LED灯的例子

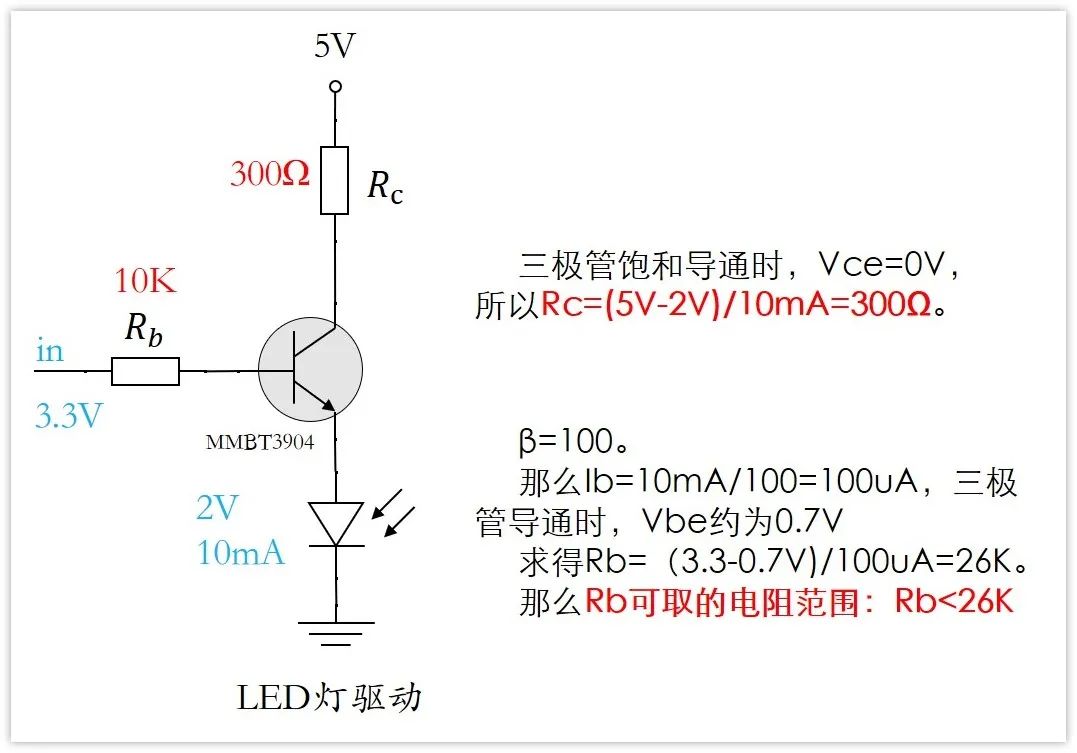

已知条件:输入控制电压高电平为3.3V,电源电压为5V,灯的导通电流10mA,灯导通电压2V,三极管选用型号MMBT3904
三极管饱和导通时,Vce=0V,所以Rc=(5V-2V)/10mA=300Ω。

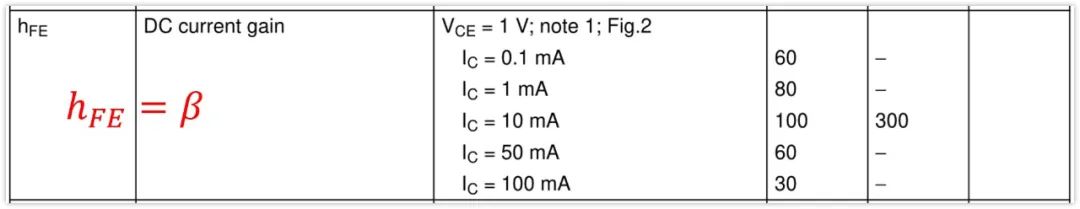

查询芯片手册,三极管MMBT3904的的放大倍数β(hfe)如下图所示:
可以看到,在Ic=10mA时,放大倍数最小为100。
那么Ib=10mA/100=100uA,三极管导通时,Vbe约为0.7V,继而求得Rb=(3.3-0.7V)/100uA=26K。
也就是说只要Rb《26K,三极管就工作在了饱和状态,像这种情况,我一般取Rb=2.2K,或者是1K,4.7K,10K,这样Ib更大,更能让三极管工作在饱和状态。
具体取多少,取决于整个板子的电阻使用情况,比如10K电阻用得多,那我就取10K,这样物料种类少,生产更方便。
或者咱为了保险一点,比如要兼容别的三极管型号,可以取Rc=1K,这样即使别的三极管β小于100,也能工作在饱和状态。
我们也可以反向验算下,假如Rc=300Ω,Rb=10K,那么Ib=(3.3-0.7)/10K=0.26mA,那么Ic=100*0.26mA=26mA,那么Rc的压降是300Ω*26mA=7.8V,这已经超过Vcc了,所以管子肯定是工作在饱和状态的。
2、驱动MOS开关

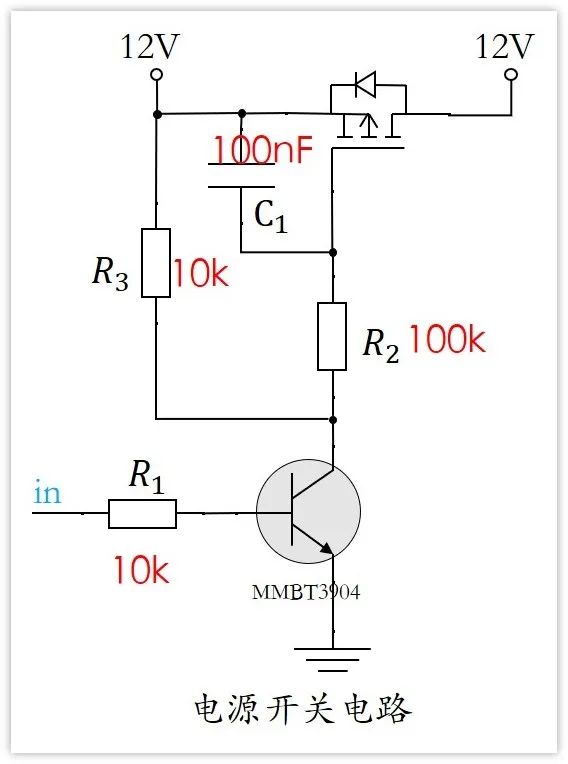

这个电路就是个使用三极管控制PMOS管的通断,那么里面的电阻和电容该如何选择呢?
我们要知道,这个电路是如何工作的,考虑了哪些因素。
工作原理:
在in为低时,三极管不导通,相当于是开路,PMOS管的Vgs为0,PMOS管也不导通,Vcc2没有电。
在in为高时,三极管导通,集电极相当于是接地GND,于是PMOS管的Vgs为-12V,PMOS管导通。
下面看看电阻取值:
R2接到了PMOS管的栅极,我们知道MOS管的栅极阻抗非常大,所以三极管导通稳定之后,R2基本是没有电流的,所以可以看做是开路,三极管的集电极电流主要从R3流动。
那么三极管的Ic电流该如何设定呢?
我们要在in是3.3V的时候,Vce基本为0,Ic倒是没有说必须要多少合适。这个时候我们可以先定一个,比如定R3=10K,4.7K,20K等等都是可以的。
我们就先定R3=10K吧,为什么定这个,因为这个是常用电阻。不过我们需要知道,如果电阻定太小,那么Ic的电流必然会比较大,就会浪费电(功耗大,发热)
电源为12V,那么Ic=12V/10K=1.2mA。从MMBT手册知道,1mA左右,三极管的放大倍数最小是80,所以Ib=1.2mA/80=15uA。那么R1=(3.3-0.7)/15uA=173k。也就是说R1需要满足R1《173K就可以让三极管饱和导通。
因为R3已经选定了10K,那么R1也可以选择10K了(物料归一,少些种类)。
R2,C1有什么用呢?
在上电的一瞬间,因为电容两端的电压不能突变,所以C1会将MOS管的Vgs钳制在0V,让MOS管不会误导通,C1通常可以选择100nF左右。
那么R2有什么用呢?
R2可以限制三极管的Ic电流,因为in的电压突然变化的时候,三极管状态突然改变,Vce电压会突然改变,需要对电容C1进行充放电,这个电流可以通过R2来限制。
我们也可以通过R2和C1一起来调节PMOS管的导通时间,其实本质就是RC的充放电。如果没有严格的时间要求,R2和C1的选择很宽泛,像我一般用100nF和100K。
