什么是智能开关 智能开关的原理是什么?
本文将讨论(零火)智能开关和(单火)智能开关的工作原理和优缺点。在讨论这两类产品之前,边肖首先带你了解“什么是智能开关?”

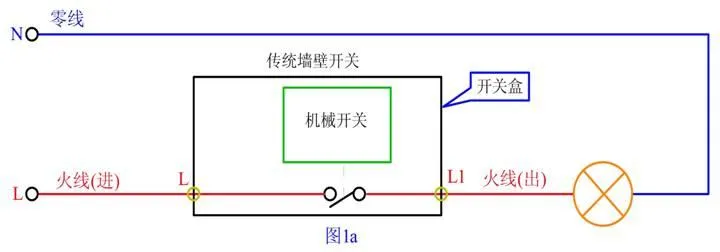

智能开关是指利用控制板和电子元件的组合和编程,实现电路智能开关控制的单元。从电子墙壁开关演变而来的开关。
智能开关是用电子元器件控制器(单片机ic)控制开关底部继电器的线圈来控制灯光,使触点被吸引闭合,从而控制火线的通断。通过APP增加WIFI或ZIGBEE无线模块进行远程控制。

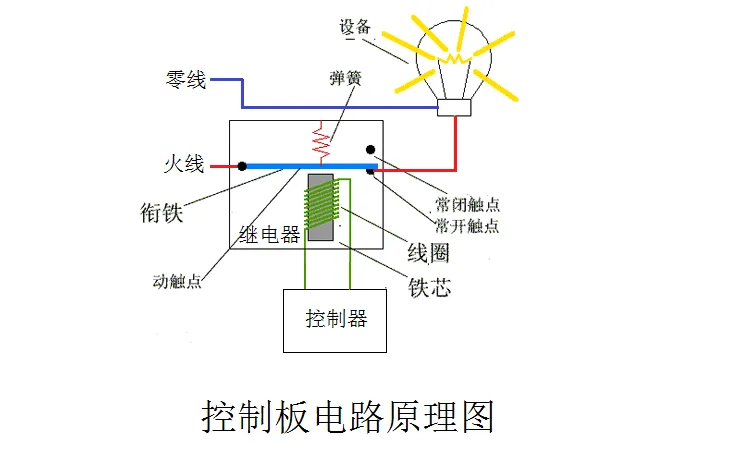

下图为智能开关“控制板”的分体结构。
智能开关从上电方式分为“单火线开关”和“零火线开关”。

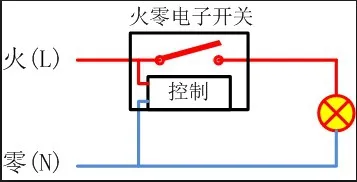

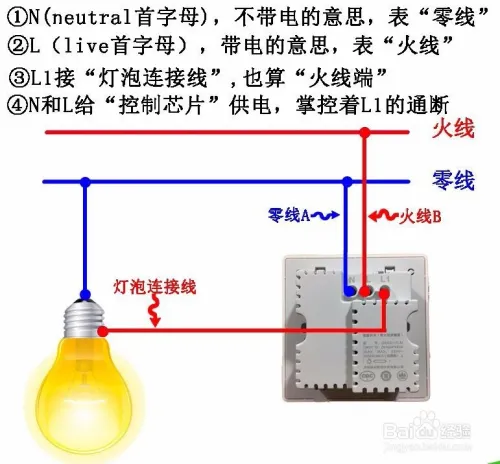

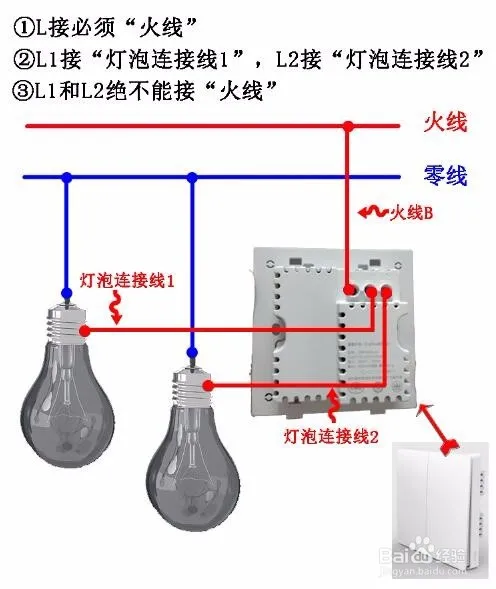

消防零线智能开关:消防零线是指有两条输入线(一条带电线,一条零线)进入智能开关,与开关直接相连。因此,墙壁开关上有两条输入线,即输入火线和输入零线。开关中的电路控制一条火线通断后,输出一条火线连接负载,输入零线和输出零线为同一条线。
优点:与单根火线相比,火线零线开关价格更优惠,性能更稳定。但由于零线的需要,一般装修的房子很难更换,需要重新布线。适合新装修的房子。
消防零线智能开关的原理是利用消防零线给智能开关的电子元器件控制器(单片机ic)上电,控制开关底部继电器的线圈,使触点吸引并控制消防线的通断来控制照明。

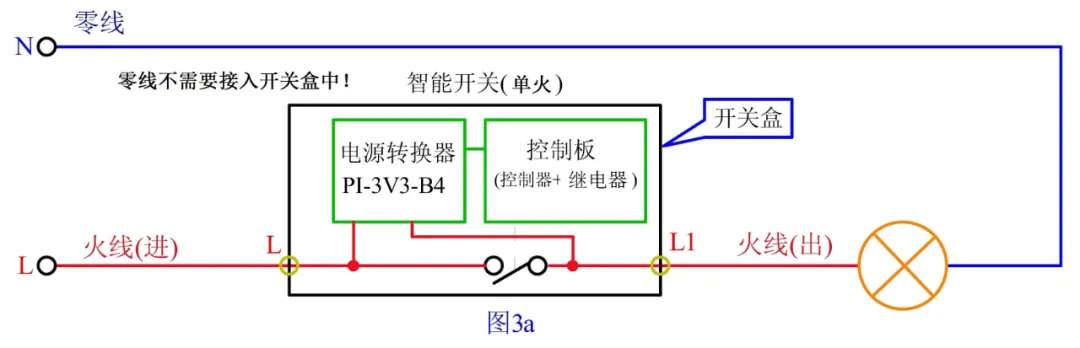

单火线开关:是指进入墙壁开关的输入线只有一根火线,直接接负载,所以墙壁开关上只有一根输入线,即输入火线。开关中的电路控制该热线的通断后,输出一条热线连接负载。
优点:单火线产品适用性广,可用于任何接线场合。对于已经装修过的只有一根消防线的房子,只能选择这种智能开关,可以直接更换墙上的普通开关来控制家里的灯、电窗帘和空调。
单带电开关的原理:
1.漏电流电源类型:与灯在同一电路中直接串联,当灯处于“开”和“关”状态时,利用灯的工作电流或漏电流提供开关的单火线电源。
具有简单方便的优点,只需更换开关。
缺点:灯处于“关”状态时,必须保证开关的功耗小于50微安,否则串联的灯功率必须大于5瓦,否则会出现“闪灯”现象。
2.分流供电型:即采用与灯具并联的虚拟负载或半波通道,对开关的单根火线进行分流供电。
优点是灯的功率不受微电流和低功率的限制,特别适合LED灯的应用。
缺点:需要在灯上并联一个虚拟负载或半波分流元件。
“单火线开关”和“零火线开关”的具体区别和优势:
/p>一、从适用场景看区别
单火开关适用已经装修完用户。
零火开关适用还未装修用户。
二、从是否对线路改造看区别
单火开关不对线路进行改造。
零火开关面板开关需要新增一条零线。
三、从开关成本看区别
单火开关成本高,因为内部结构比零火开关复杂。
零火开关成本低。
总结:智能开关是选用零火线技术还是选用单火线技术的,要根据用户的情况而定。
1,目前而言,零火的技术的产品,比较稳定,能有效关闭小功率LED灯,荧光灯。产品升级比较容易,但安装接线时需要有零线和火线。
2,一般而言,单火线技术的产品,由于技术原因,性能不是很稳定,无法关闭功率15W一下的小功率的LED灯,荧光灯。接线时,需要在靠近灯的位置,加装一个原厂配置的电容,改装和新装都有难度,需要专业电工才能作业。
整体对比而言,零火线的产品,比较好。产品稳定,技术成熟,以后如果需要升级,也不受线路限制。当然也有个别公司具有成熟的单火线产品,在技术上解决了核心问题,但可能价格稍贵。望对你有帮助。
