微机电系统和应时振荡器的冲击和振动性能比较

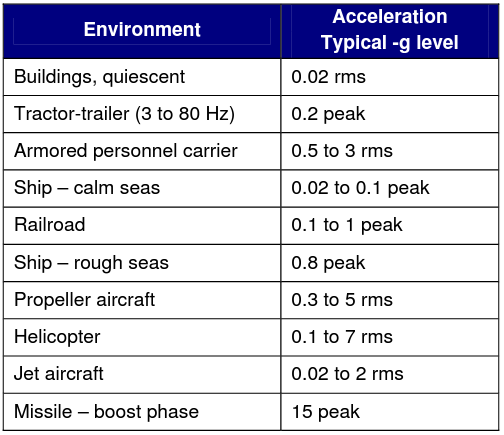

所有电子产品在使用寿命期间都会受到冲击和振动。力的范围可以从口袋或背包中携带的移动消费产品所经历的运动到工业设备或航空应用的高振动水平。即使是建筑物中的固定产品也可能被附近的风扇或其他设备振动。因此，考虑电子元件在有冲击和振动的情况下的性能是很重要的。表1显示了各种环境下的典型加速度水平。

并且冲击和振动会对元器件和外壳造成物理损伤，导致PCB组件中焊点失效，降低电子元器件的性能。时钟容易受到各种不利影响：谐振器损坏、振动引起的相位噪声和抖动增加以及冲击引起的频率尖峰。

应时振荡器中的晶体谐振器是悬臂结构，对振动损伤特别敏感。出于两个原因，SiTIme微机电系统谐振器从根本上来说更坚固。首先，它们的质量比石英谐振器小得多，这减少了振动引起的加速度施加在谐振器上的力。其次，SiTIme微机电系统振荡器的专有设计包括以体模式在平面内振动的非常硬的谐振器结构、固有的抗振动几何结构和最小化振动频率偏移的振荡器电路设计。

2 测试条件

由于外力的方向、持续时间和强度可能不同，因此测量振荡器在各种测试条件下的电响应对于充分了解其对冲击和振动的敏感性是非常重要的。SiTIme评估振荡器对三种不同振动或冲击模式的响应：

(1)正弦振动。

(2)随机振动和。

(3)脉冲冲击。

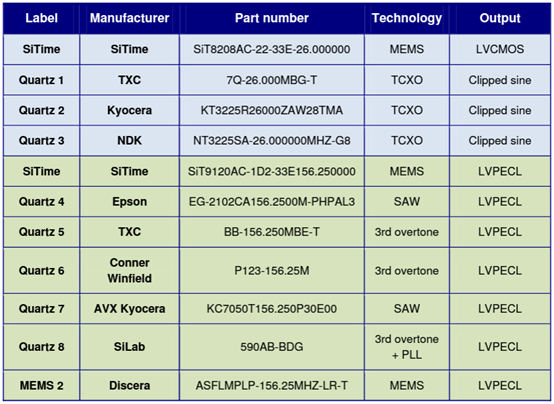

的测试设备都是商用产品，包括来自SiTIme和竞争对手的基于微机电系统的振荡器，以及来自许多制造商的基于应时的振荡器。我们包括一个带有表面声波(SAW)晶体谐振器的应时振荡器，已知它在高工作频率下具有低抖动。

2.1 正弦振动

第一项测试测量15 Hz至2 kHz频率范围内对正弦振动的响应。正弦振动的周期性特征将产生频率调制，这将在相位噪声频谱中与振动频率偏移的频率处引起杂散。为了表征振荡器对振动的灵敏度，以dBc为单位将振动引起的相位噪声杂散转换为以ppb为单位的等效频移，然后用正弦振动的峰值加速度归一化，用ppb/g表示。

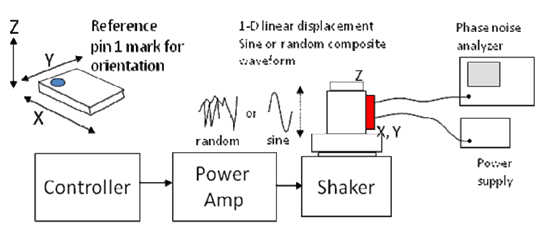

振动测试装置由控制器、功率放大器和振动器组成，如图1和图2所示。每个正弦振动频率(15、30、60、100、300、600、1000和2000 Hz)的峰值加速度为4-g)。频率的每次扫描大约需要15到20分钟，每个频率点的停留时间大约为1分钟。振子对外力的响应是各向异性的，即取决于振动的方向。因此，参考封装上的器件引脚1标记和图1所示的方向，在x、y和z方向重复测试。该图显示了每个振荡器的最坏情况数据。

2.2 随机振动

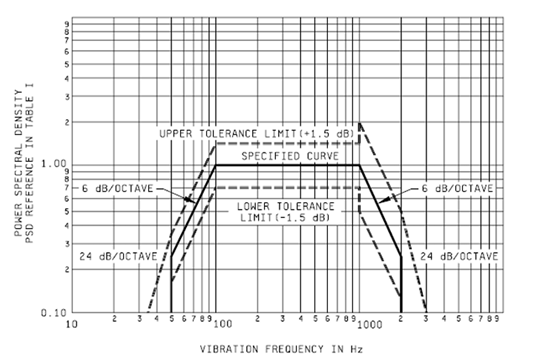

振荡器在使用过程中可能会经历频率范围从几赫兹到几赫兹的随机振动。这些振动会增加宽带相位噪声。一些标准规定了随机振动曲线的测试条件，这些条件随预期的操作环境或待测电子设备的类型而变化[1]。根据MILSTD-883H [2]法2026，本标准最适用于电子元器件。该标准规定了振动曲线，并允许不同的强度等级(见图3)。工况B的复合功率水平为7.5g rms，适用于高振动的移动环境。图1测试设置中的控制器使用数字信号处理，根据振动曲线中定义的功率密度水平，合成指定频率范围内的随机振动。

src="http://www.kkji.cn/uploadfile/2021/1026/20211026044519638.png" style="height:354px;width:400px;" alt="45383f0af3ca1b40a71df2e008578136.png" />

随机振动会导致与振动频率相对应的偏移处的相位噪声增加。 我们测量了每个振荡器有无随机振动的相位噪声，并计算了 15 Hz 至 10 kHz 的综合相位抖动值。 然后可以从两个值之间的均方根差中导出诱发抖动。

2.3 冲击

第三个测试测量了操作期间响应冲击冲击的瞬态频率偏差。 该测试遵循 MIL-STD-883H [2] 方法 2002 的规范，我们监测了对 500g 加速度的 1 ms 半正弦波冲击脉冲的瞬态频率响应。

MIL-STD-883H , Method 2002 标准被广泛用于测试石英晶体振荡器在非操作模式下机械冲击下的生存能力。 大多数市售石英晶体振荡器在环境鉴定测试中都指定为 100-g 至 1500-g 的级别，而 SiTime MEMS 振荡器已在 10,000-g 至 50,000-g 的机械冲击下获得环境鉴定。

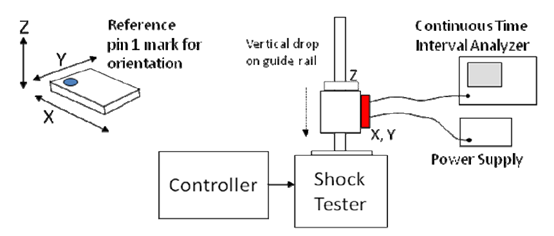

冲击测试设置如图 4 和图 5 所示。与振动测试方法类似，我们将振荡器定向以在 x、y 和 z 方向施加冲击并测量最坏情况。 每 100 µs 连续进行 10 秒的频率测量提供了冲击冲击之前、之中和之后的频率响应数据。



3 实验结果

3.1 正弦振动

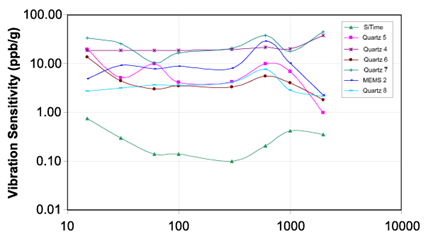

图 6 显示了基于石英、SAW 和 MEMS 的差分振荡器在正弦振动下的振动灵敏度结果。 SiTime MEMS 振荡器的性能比其他器件高 10 到 100 倍。另一个基于 MEMS 的振荡器 MEMS 2，具有不同的谐振器设计和面外振动模式，显示出与石英和 SAW 设备。

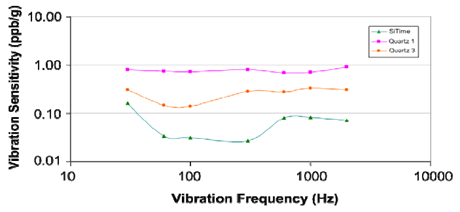

单端振荡器对正弦振动不太敏感，如图 7 中的数据所示，石英和 MEMS 性能之间的差异并不那么显着。 然而，在本研究中，SiTime 设备的性能仍然优于基于石英的振荡器。

3.2 随机振动

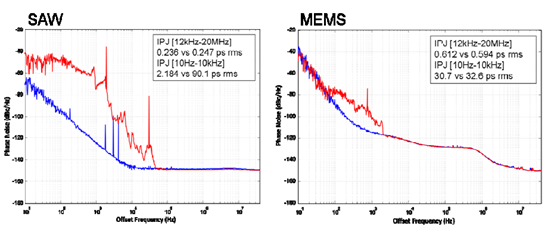

随机振动会在载波频率的低偏移处引起相位噪声，如图 8 中蓝色（无振动）和红色（有振动）曲线之间的差异所示。 尽管 SiTime MEMS 振荡器在测试时表现出更高的接近相位噪声 在安静的环境中，添加随机振动不会显着增加相位噪声。 相比之下，两种基于 SAW 的设备在随机振动下都显示出相位噪声的显着增加。 这种降级水平可能不利于对接近相位噪声敏感的系统，并显示实际条件下的设备可能与数据表规格不同的性能。

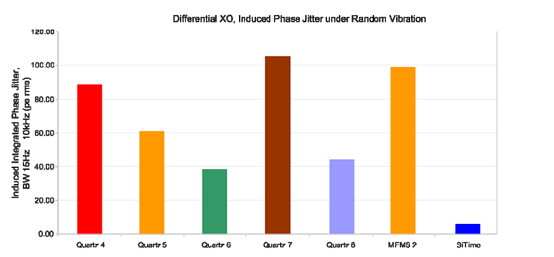

图 9 显示了八个差分振荡器的诱发抖动计算结果。尽管在实验室环境中测试时，这些振荡器中的许多都表现出低相位噪声，但重要的是要考虑随机振动引起的额外抖动。 大多数测试的振荡器都表现出抖动显着增加，从近 20 ps rms 增加到超过 100 ps rms。 相比之下，SiTime MEMS 振荡器相对不受随机振动的影响。

3.3 冲击

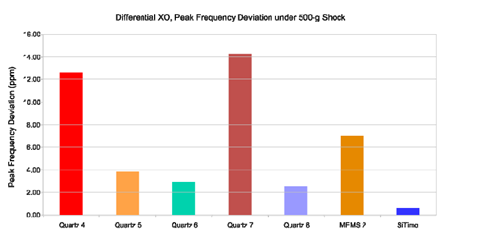

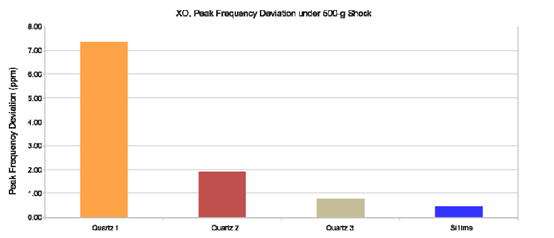

图 10 显示了比较差分振荡器冲击测试时的最大瞬态频率偏差的总体结果。 SAW 器件（Quartz 4 和 Quartz 7）对冲击特别敏感，瞬态频率尖峰超过 10 ppm。 其他石英器件的峰值频率偏差为 2 至 7 ppm。 唯一的例外是 SiTime 设备，它的瞬态频率偏差小于 1 ppm。 图 11 中单端 LVCMOS 振荡器的结果证实了 SiTime MEMS 振荡器的抗震性。

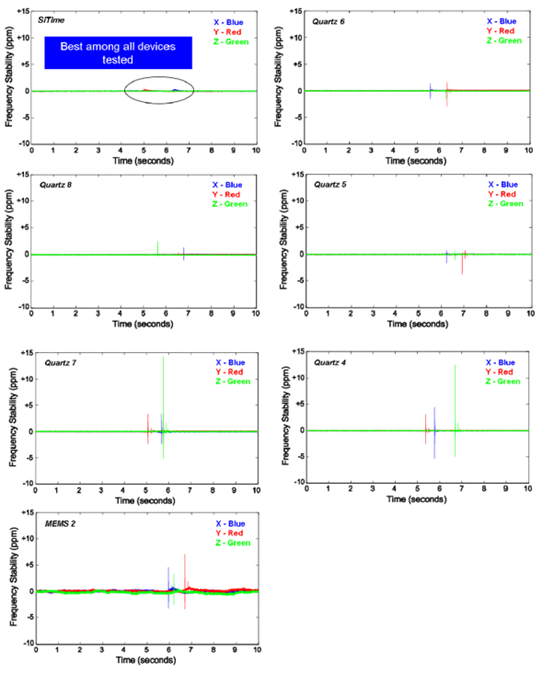

实验中记录的频率稳定性与时间关系图显示在图 12 中，用于测试的所有八个差分设备。 表示在 x、y 或 z 方向施加的冲击脉冲的轨迹以相同的比例叠加，以显示方向对抗冲击性的影响。

4 结论

在实验室环境中表现良好的电子元件在存在冲击和振动的实际条件下可能不会表现出相同的性能。 SiTime MEMS 振荡器在冲击和振动的耐受性方面已达到非常高的质量和环境可靠性评级。 现在，冲击和振动测试中相位噪声和抖动测量的实验数据表明，SiTime MEMS 振荡器不仅可以在这些条件下存活下来，而且性能非常好。 这种对机械冲击和振动的抵抗力是 MEMS 设备技术的根本进步以及 SiTime 专有的 MEMS 谐振器和精密振荡器模拟电路设计的结果。
