小江智能控制Modbus RTU转Profinet网关将信贷余额控制秤仪表接入Profinet的案例

本案控制的主要对象是信贷余额控制秤仪器的数据参数显示和报警。系统主PLC选用西门子CPU，通过网关模块采集数据。XH3180-K型衡器采用小江智能控制Modbus RTU转Profinet网关XJ-PN5001作为网关，将设备连接到西门子PLC。本文主要讲述Modbus RTU转Profinet网关的配置过程。对于称重仪表，请参考Modbus通信的说明。首先，添加GSD文件。将小江智能控制Modbus RTU转Profinet网关的GSD文件复制到任意位置。

开放薄涂，建立新项目“衡器”。输入设备和网络，并在选项中选择管理常规站描述文件以安装GSD文件。

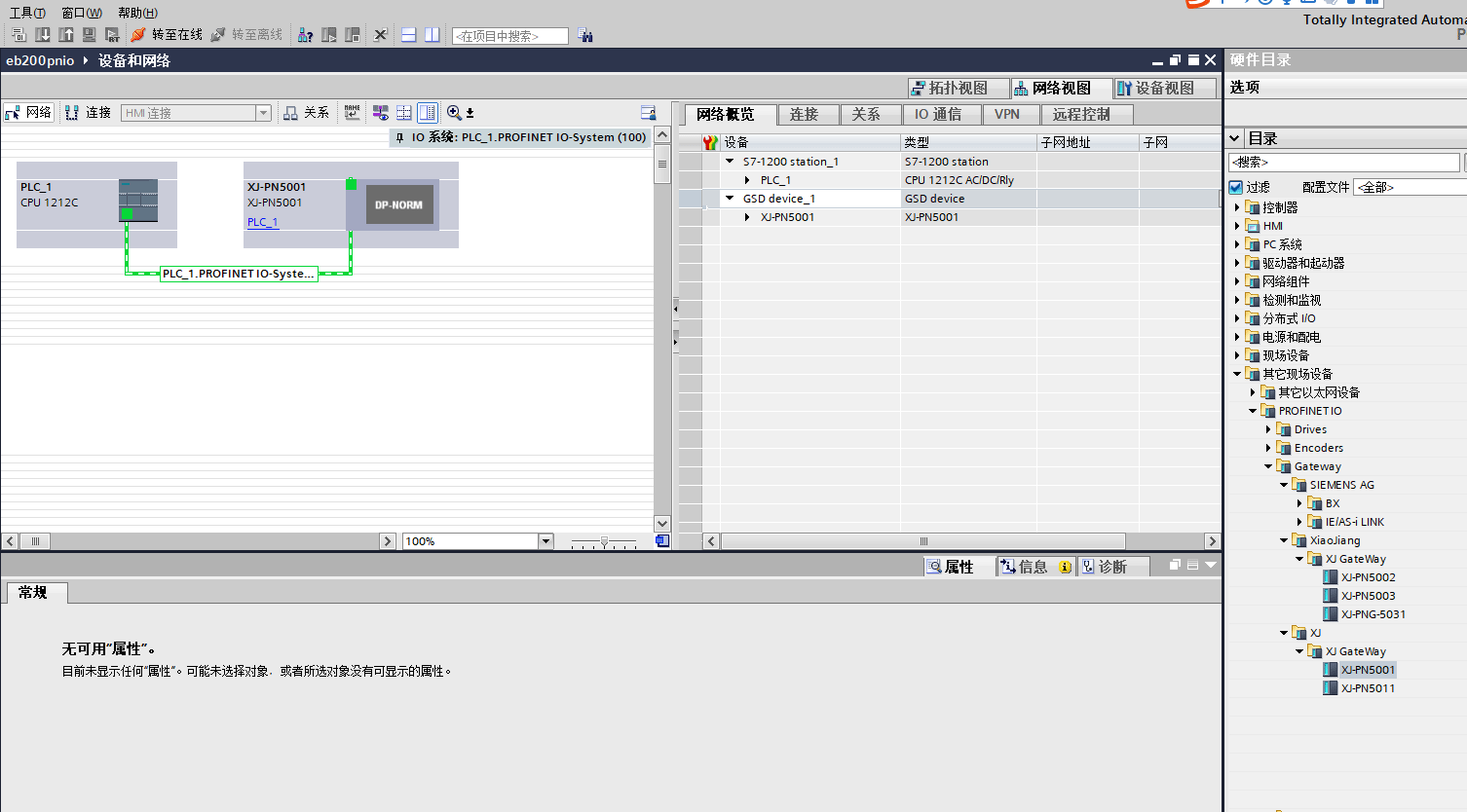

2.选择小江智能控制Modbus RTU转Profinet网关。

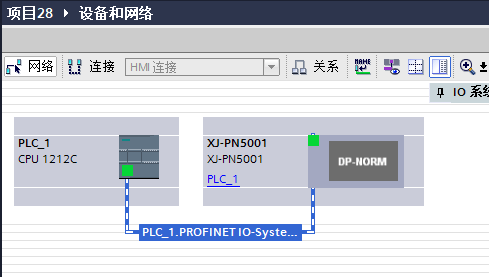

3.将小江智能控制Modbus RTU转Profinet网关配置到PROFINET网络中。

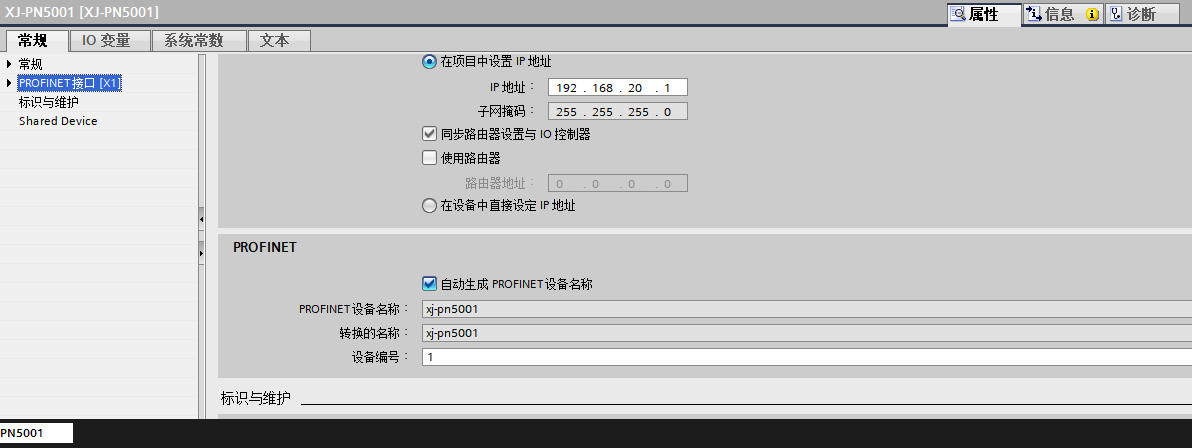

4.在Profinet网络中设置小江智能控制Modbus RTU转Profinet网关的设备名称和IP地址。

5.确认衡器所用参数的数据总量，并在配置中加入相应的数据长度。这里，您需要选择2字节输出和40字节输入(20个连续寄存器)。

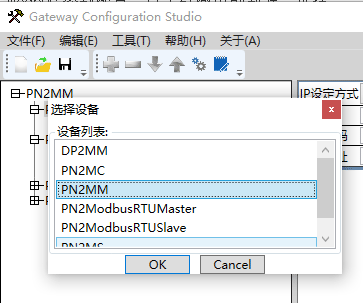

6.配置设置完成后，下载到PLC，开始配置Modbus参数设置。首先安装网关配置软件，打开新的软件项目，选择PN2MM。

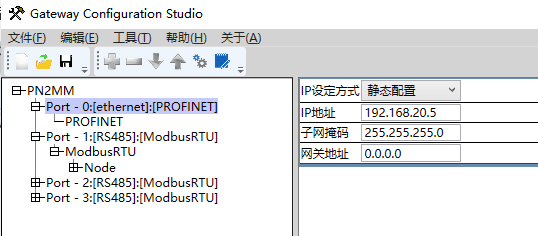

7.配置小江智能控制Modbus RTU转Profinet网关的IP地址和设备名称(与配置软件一致)。

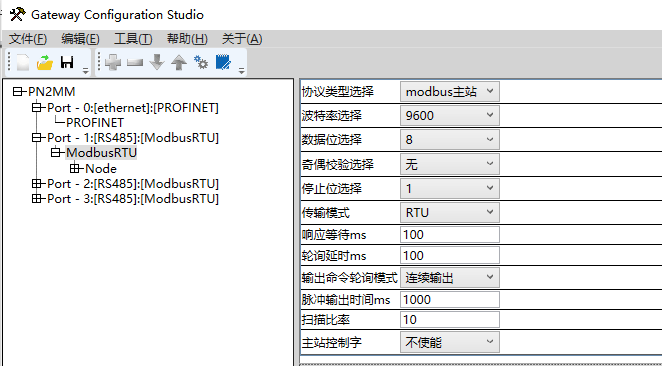

8.设置Modbus参数(单次传输、连续传输、脉冲传输等)。可以根据需要选择作为输出命令的轮询模式)。

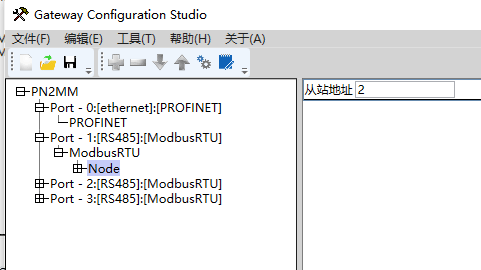

9.填写设备站号。

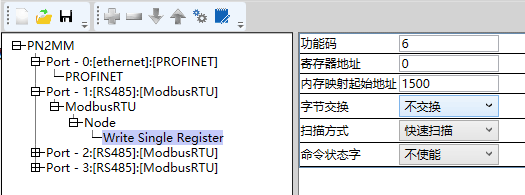

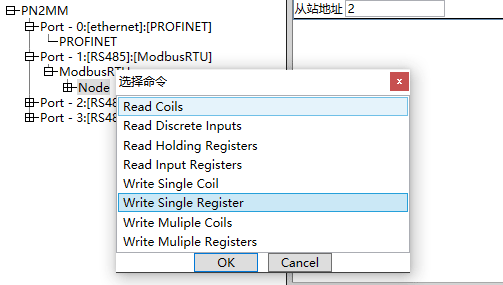

10.这里是要写的数据，起始地址为0(注意填写十进制数)，功能码要根据变频器设置选择06功能码，即写单寄存器。

1.寄存器以十进制格式写入100，内存映射的起始地址为默认的1500，对应q地址的I/2字节。

12.第二，要读取的数据的起始地址为0。连续读取几个寄存器(注意填写十进制数)。默认情况下，内存映射的起始地址为0，对应于I地址的I/2字节。

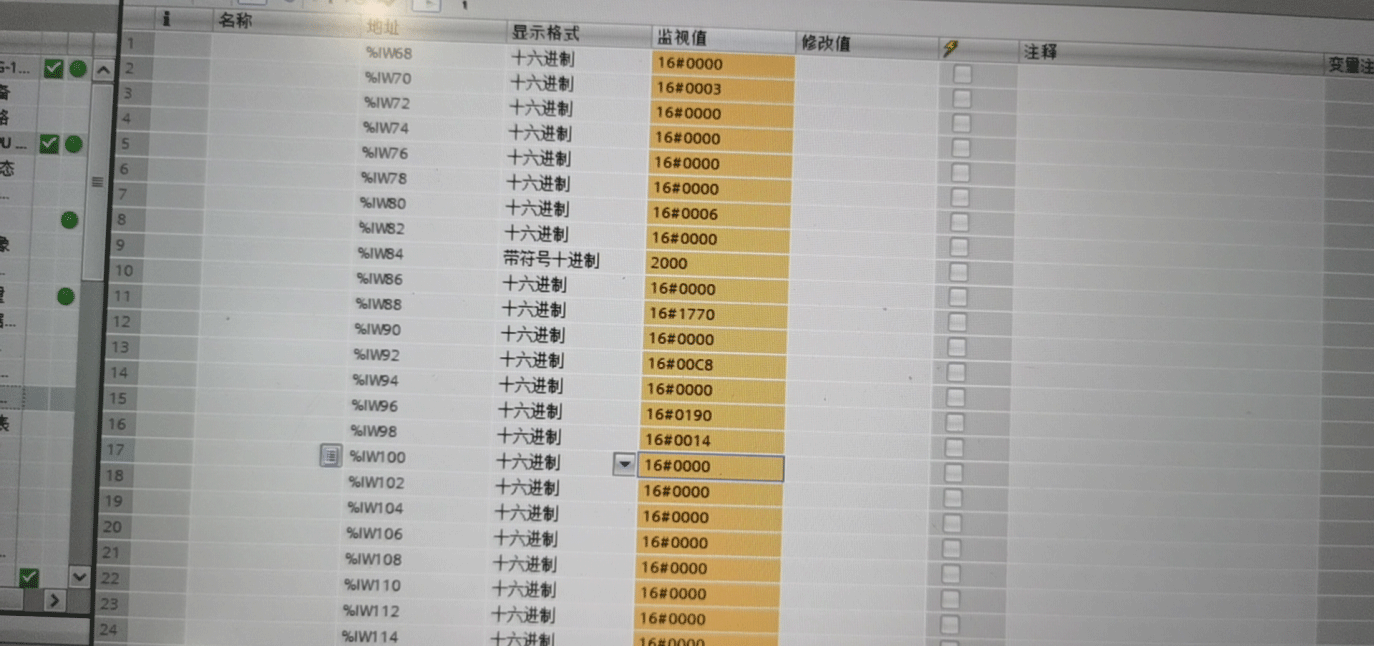

13.配置后通过USB下载到网关，上电后连接PLC和衡器，在配置软件中监控数值。
