PLC对机器人干涉区的控制

2020-05-11 11:32 来源：电子说

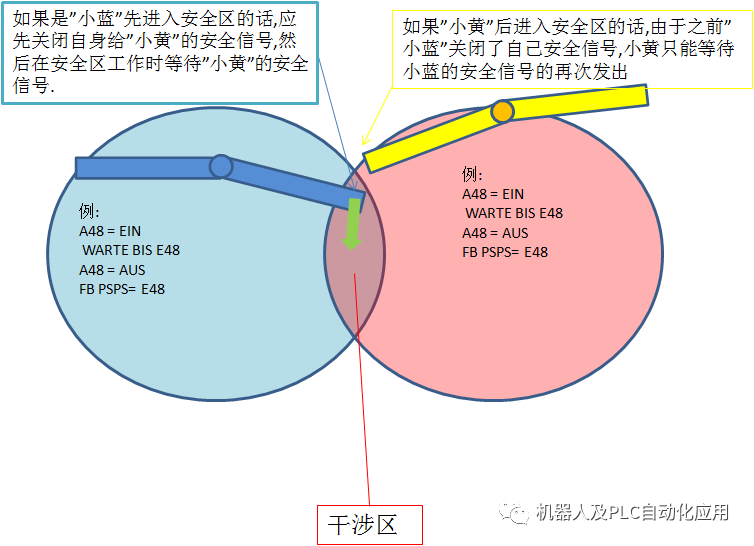

1.进入安全区时:

如果是”小蓝”先进入安全区的话,应先关闭自身给”小黄”的安全信号,然后在安全区工作时等待”小黄”的安全信号.

如果”小黄”后进入安全区的话,由于之前”小蓝”关闭了自己安全信号,小黄只能等待小蓝的安全信号的再次发出

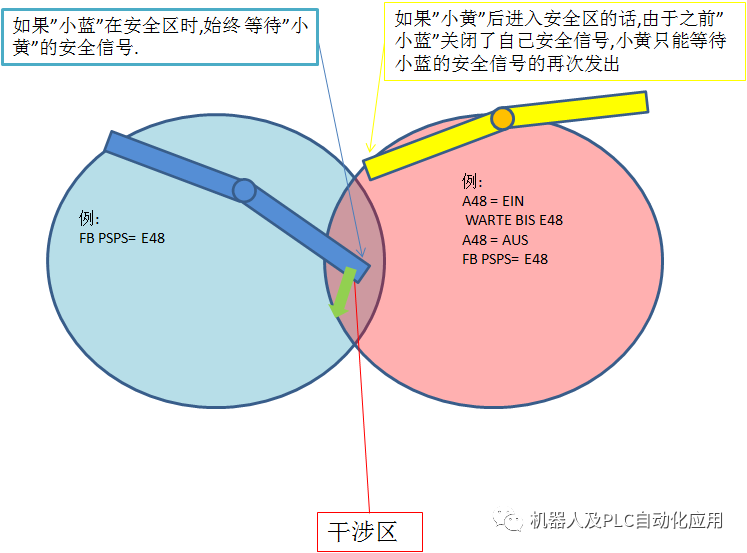

2.在安全区时:

如果”小蓝”在安全区时,始终 等待”小黄”的安全信号.

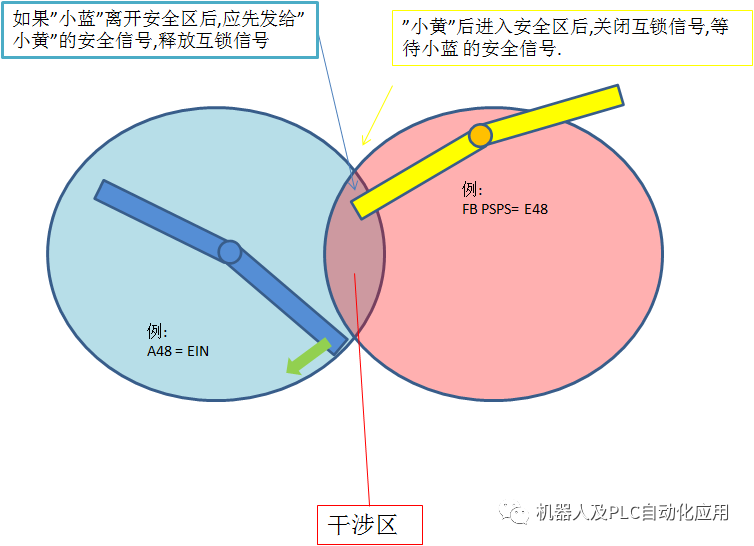

3.离开安全区时:

如果”小蓝”离开安全区后,应先发给”小黄”的安全信号,释放互锁信号.

”小黄”后进入安全区后,关闭互锁信号,等待小蓝的安全信号.

PLC对机器人干涉区的控制:

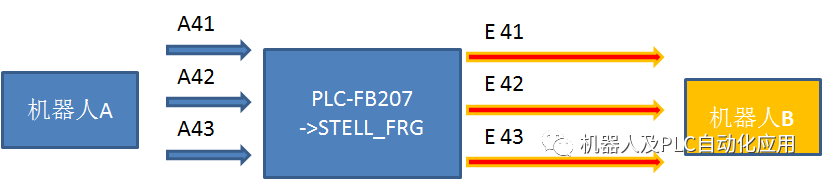

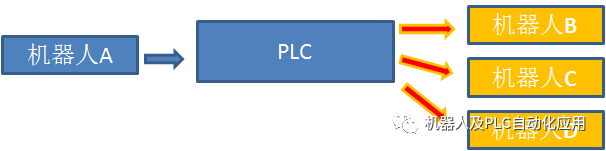

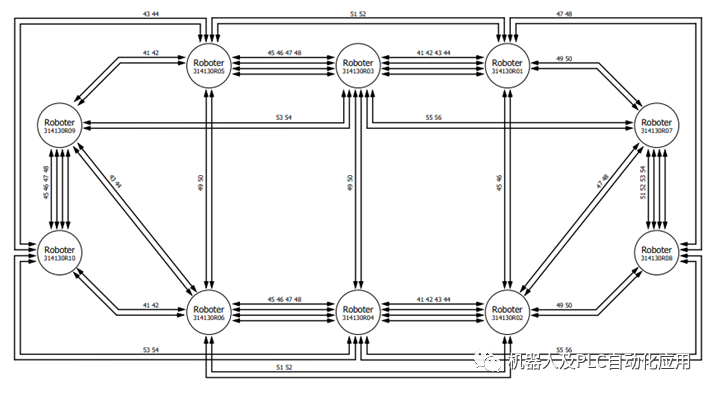

VASS 标准使用的互锁标准:互锁示意图,设定机器人之间互锁所使用的IO范围.

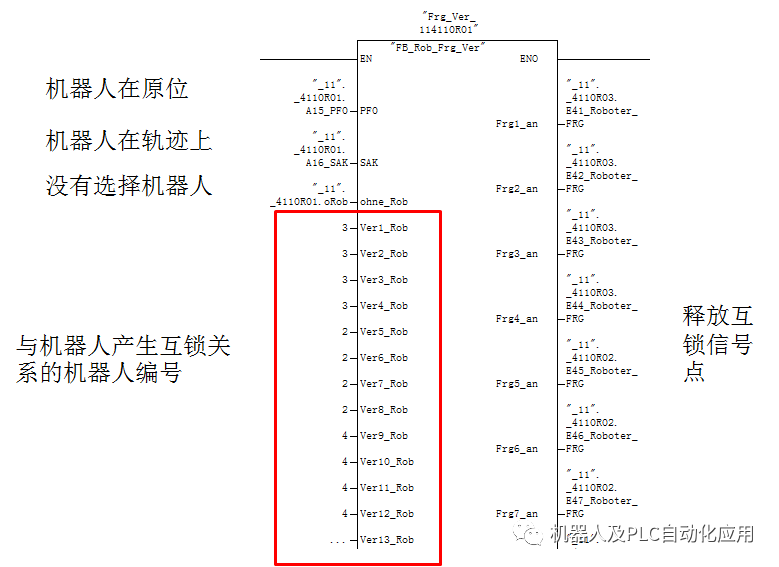

FB207机器人互锁信号控制:

可以设置机器人在原位时默认发出互锁释放信号.

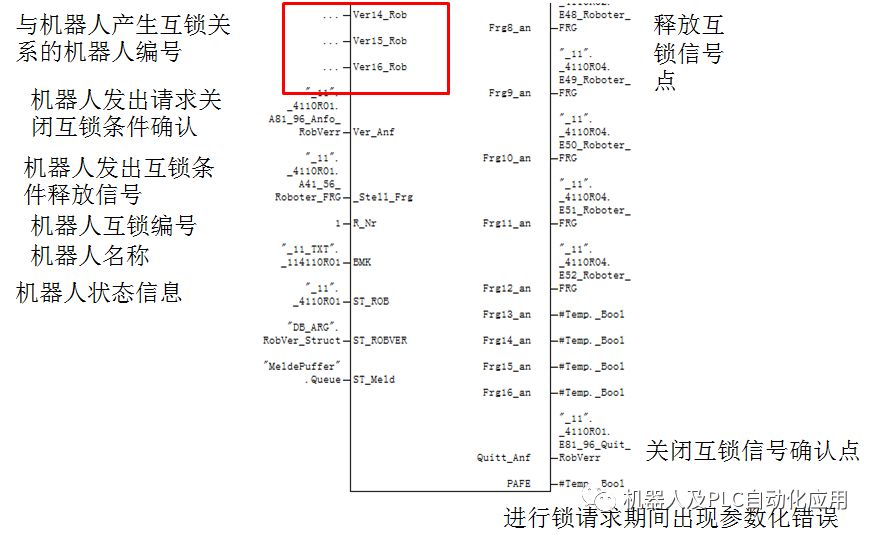

发出互锁条件：

关闭互锁条件：

释放互锁信号

7: A41 = EIN

9: A42 = EIN

11: A43 = EIN

13: A44 = EIN

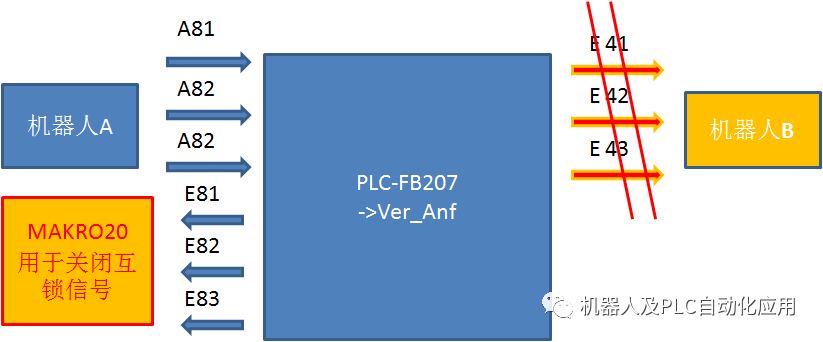

关闭部分互锁信号，开始进入干涉区工作。

30: A81 = EIN

31: A83 = EIN

32: SPSMAKRO20 = EIN   关闭A41和A43的互锁信号

35: FB PSPS = E41 & E43

等待其他机器人给入的互锁信号才能进入干涉区工作

离开干涉区后再次发出互锁信号

4: A41 = EIN

6: A43 = EIN

FB PSPS = M1 & M30机器人不用再等干涉信号
